Canela · Державки отрезные и канавочные — прижим Top Notch · арт. NSL3225P04

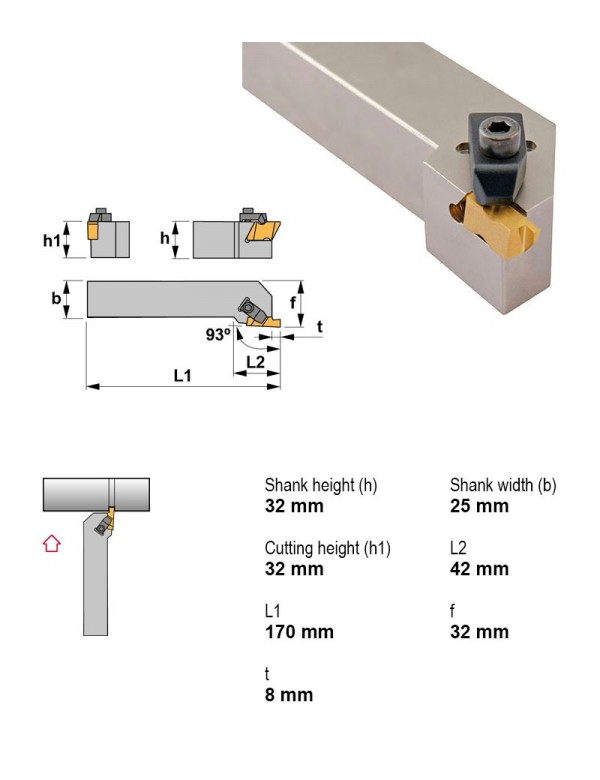

Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 6,48 мм
| Применение | канавки, резьбонарезание |
|---|---|
| Крепление пластины | Прижим Top Notch |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, толщина | 6.48 мм |
| Сечение державки | 32X25 |
Другие типоразмеры серии
Державки отрезные и канавочные — прижим Top Notch — 67 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки отрезные и канавочные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, толщина, мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| NSL2020K02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 3.81 | 20X20 | |
| NSL2020K03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 20X20 | |
| NSL2525M02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 3.81 | 25X25 | |
| NSL2525M03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 25X25 | |
| NSL2525M04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 6.48 | 25X25 | |
| NSL3225P03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 32X25 | |
| NSL3225P04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 6.48 | 32X25 | Текущая |
| NSL3232P03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 32X32 | |
| NSL3232P04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 6.48 | 32X32 | |
| NSR1010E02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 10X10 | |
| NSR1212F02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 12X12 | |
| NSR1616H02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 16X16 |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к NSL3225P04.
Пластины канавочные и отрезные7
- NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 3,18 мм
- NG4189LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 4,8 мм
- NG4213LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 5,41 мм
- NG4219LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 5,56 мм
- NG4250LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 6,35 мм
- NR4094LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Левое, Толщина пластины 6,48 мм, Ширина реза 4,78 мм
- NT4LTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Толщина пластины 6,48 мм
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
