Canela · Державки отрезные и канавочные — прижим Top Notch · арт. NSR1616H02

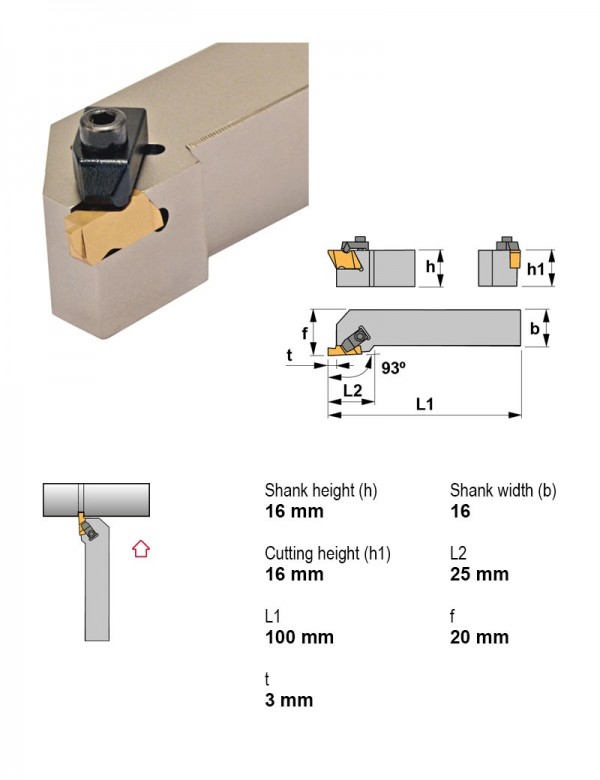

Державка отрезная, 16X16, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое
| Применение | канавки, резьбонарезание |
|---|---|
| Крепление пластины | Прижим Top Notch |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, толщина | 3.81 мм |
| Сечение державки | 16X16 |
Другие типоразмеры серии
Державки отрезные и канавочные — прижим Top Notch — 67 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки отрезные и канавочные.
| Артикул | Применение | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, толщина, мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| NSL3225P03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 32X25 | |
| NSL3225P04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 6.48 | 32X25 | |
| NSL3232P03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 4.95 | 32X32 | |
| NSL3232P04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Левое | 6.48 | 32X32 | |
| NSR1010E02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 10X10 | |
| NSR1212F02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 12X12 | |
| NSR1616H02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 16X16 | Текущая |
| NSR2020K02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 20X20 | |
| NSR2020K03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 4.95 | 20X20 | |
| NSR2525M02 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 3.81 | 25X25 | |
| NSR2525M03 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 4.95 | 25X25 | |
| NSR2525M04 | канавки, резьбонарезание | Квадратный хвостовик | Нет | Правое | 6.48 | 25X25 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к NSR1616H02.
Пластины канавочные и отрезные7
- NG210RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 0,99 мм
- NG2031RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 0,79 мм
- NG2041RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,04 мм
- NG2058RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,47 мм
- NG2062RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 1,57 мм
- NG2125RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 3,18 мм
- NR2047RTN15Пластина отрезная, IC 4,76 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Правое, Толщина пластины 3,81 мм, Ширина реза 2,39 мм
Винты для пластин1
- 1494Винт под шестигранник M4×0,7 1494
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- TF-74Прижим для канавочного инструмента TF-74
Документы по позиции
Для этой позиции документы пока не привязаны.
