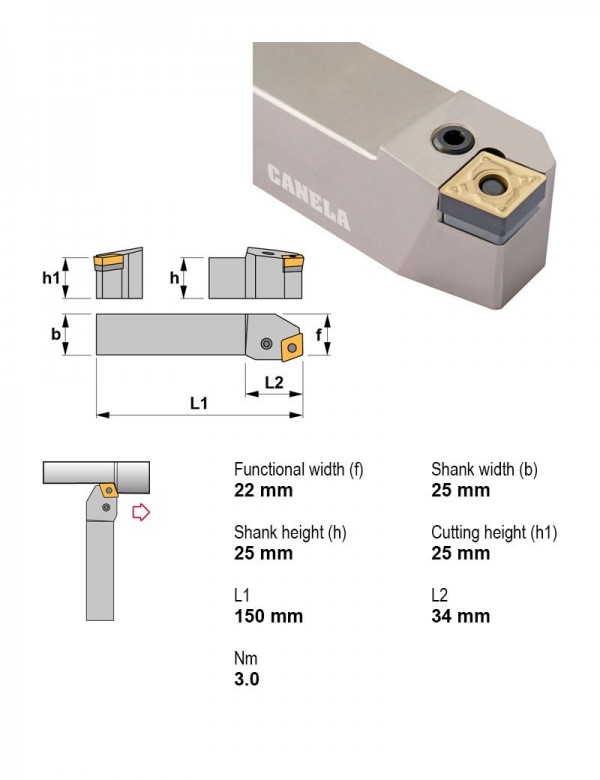

Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PCBNL2525M16
Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PCBNL2020K12 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 20X20 | |
| PCBNL2525M12 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 25X25 | |
| PCBNL2525M16 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 15.88 | 25X25 | Текущая |
| PCBNL3225P12 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 32X25 | |
| PCBNL3225P16 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 15.88 | 32X25 | |
| PCBNL3225P19 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 19.05 | 32X25 | |
| PCBNL3232P16 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 15.88 | 32X32 | |
| PCBNL3232P19 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 19.05 | 32X32 | |
| PCBNL4040S19 | Точение | 75° | Квадратный хвостовик | Нет | Левое | 19.05 | 40X40 | |
| PCBNL4040S25 | Точение | 75° | Квадратный хвостовик | Нет | Левое | — | 40X40 | |
| PCBNL5050T25 | Точение | 75° | Квадратный хвостовик | Нет | Левое | — | 50X50 | |
| PCBNR2020K12 | Точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 20X20 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PCBNL2525M16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
Винты для пластин1
- 4115Штифт стопорный 4115
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 3616Пластина опорная ромбическая 80° 3616
Оправки расточные1
- PSC40-SVQCL27080-16Оправка расточная Ø40 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
Пластины расточные для малых отверстий1
- LS16.1897.02TL20Пластина расточная S16.1897.02, R 0,2 мм, отверстие от Ø15,5 мм, левая, сплав TL20
