Canela · Державки токарные — точение · арт. PCBNL3225P19

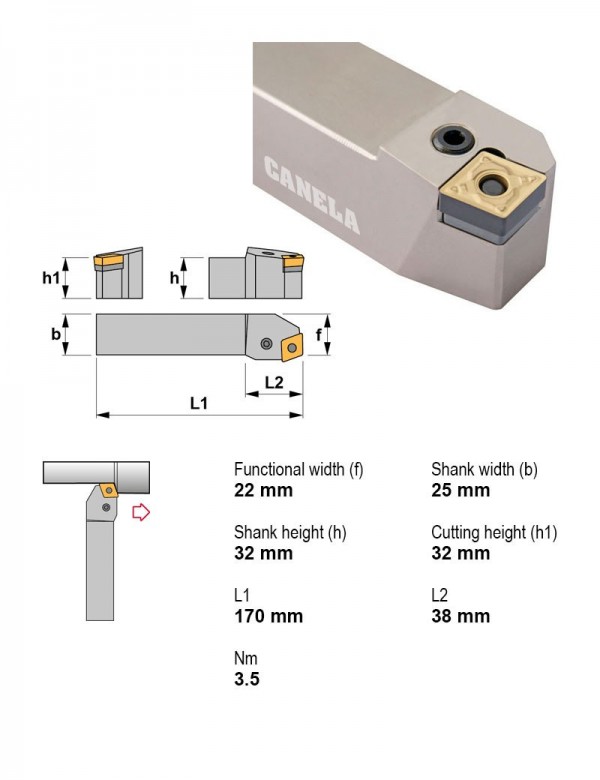

Державка токарная, 32X25, 75°, левое
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 32X25 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — точение — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| DTGNR3232P22-N | 90° | Прижим за лунку | Квадратный хвостовик | Нет | Правое | Отрицательный | T — треугольная 60° | 32X32 | |
| PCBNL2020K12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 20X20 | |
| PCBNL2525M12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 25X25 | |
| PCBNL2525M16 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 25X25 | |
| PCBNL3225P12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 32X25 | |
| PCBNL3225P16 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 32X25 | |
| PCBNL3225P19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 32X25 | Текущая |
| PCBNL3232P16 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 32X32 | |
| PCBNL3232P19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 32X32 | |
| PCBNL4040S19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 40X40 | |
| PCBNL4040S25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 40X40 | |
| PCBNL5050T25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 50X50 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PCBNL3225P19.
Пластины токарные по ISO 18322
- CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30
- CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30
Державки токарные по ISO 56081
- PSC80-DCLNL55080-19Державка токарная Ø80 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
