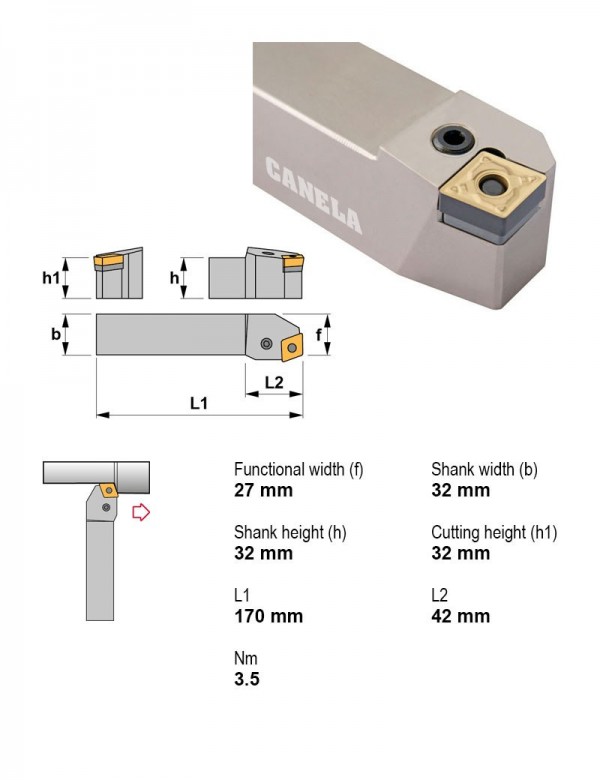

Державка токарная, 32X32, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PCBNL3232P19

Державка токарная, 32X32, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный

ПрименениеТочение
Главный угол в плане75°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияЛевое
Под пластину, I.C.19.05 мм
Задний уголОтрицательный
Сечение державки32X32
Форма пластиныC — ромбическая 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PCBNL3232P19 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PCBNL3232P19 →

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
PCBNL2525M12Точение75°НетЛевое12.725X25
PCBNL2525M16Точение75°НетЛевое15.8825X25
PCBNL3225P12Точение75°НетЛевое12.732X25
PCBNL3225P16Точение75°НетЛевое15.8832X25
PCBNL3225P19Точение75°НетЛевое19.0532X25
PCBNL3232P16Точение75°НетЛевое15.8832X32
PCBNL3232P19Точение75°НетЛевое19.0532X32Текущая
PCBNL4040S19Точение75°НетЛевое19.0540X40
PCBNL4040S25Точение75°НетЛевое—40X40
PCBNL5050T25Точение75°НетЛевое—50X50
PCBNR2020K12Точение75°НетПравое12.720X20
PCBNR2525M12Точение75°НетПравое12.725X25
Показать ещё · всего в серии 149

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PCBNL3232P19.

Винты для пластин3

  • 0019Штифт деревянный 0019
  • 1612Винт рычажного зажима M12×1
  • 4119Штифт стопорный

Запчасти к инструменту3

  • 3619Пластина опорная ромбическая 80° 3619
  • 5004Ключ шестигранный A4
  • 8019Рычаг прижимной 8019

Пластины токарные по ISO 18322

  • CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
  • CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
