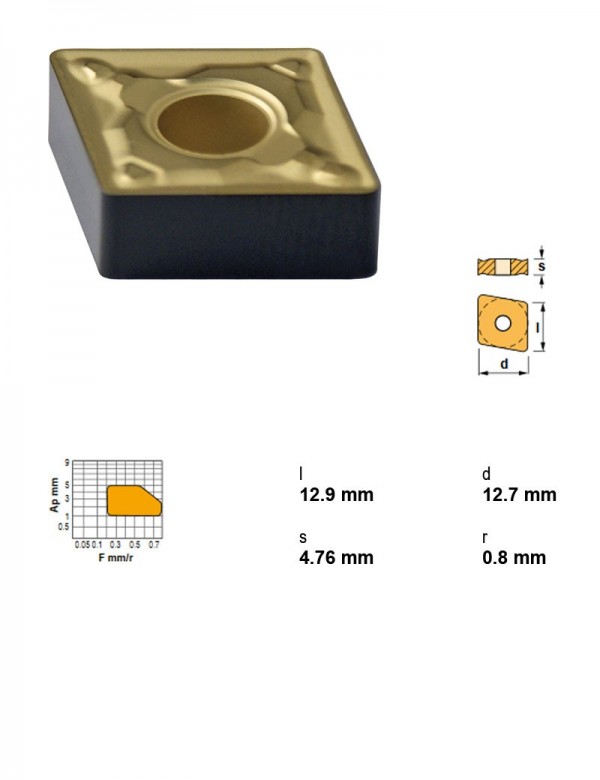

Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNMG120408MHC-TN30
Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Прерывистое |
| Марка сплава | TN30 |
| I.C. | 12,7 мм |
| Вид обработки | Получистовая, черновая |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 4,76 мм |
Другие типоразмеры серии
Пластины токарные — форма C (ромбическая 80°) — 71 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CNMG120408MC-TN15 | 0.8 | TN15 | 12,7 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| CNMG120408MC-TN30 | 0.8 | TN30 | 12,7 | Сталь | Отрицательный | 4,76 | Прерывистое | Чистовая, получистовая | |
| CNMG120408MC-TN35 | 0.8 | TN35 | 12,7 | Нержавеющая сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CNMG120408MFC-TN15 | 0.8 | TN15 | 12,7 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Получистовая | |
| CNMG120408MFC-TN30 | 0.8 | TN30 | 12,7 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Получистовая | |
| CNMG120408MHC-TN15 | 0.8 | TN15 | 12,7 | Сталь | Отрицательный | 4,76 | Непрерывное | Получистовая, черновая | |
| CNMG120408MHC-TN30 | 0.8 | TN30 | 12,7 | Сталь | Отрицательный | 4,76 | Прерывистое | Получистовая, черновая | Текущая |
| CNMG120408RC-TN15 | 0.8 | TN15 | 12,7 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Получистовая, черновая | |
| CNMG120408RC-TN30 | 0.8 | TN30 | 12,7 | Сталь | Отрицательный | 4,76 | Прерывистое | Получистовая, черновая | |
| CNMG120408TC-TS20 | 0.8 | TS20 | 12,7 | Жаропрочные сплавы и титан | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая, черновая | |
| CNMG120412KC-TK15 | 1.2 | TK15 | 12,7 | Чугун | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CNMG120412MHC-TN20 | 1.2 | TN20 | 12,7 | Сталь | Отрицательный | 4,76 | Лёгкое прерывание | Получистовая, черновая |
Совместимость
Связанные позиции по данным производителя — 181 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CNMG120408MHC-TN30 указан производителем как подходящий.
Оправки расточные94
- A25R-PCLNL12Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A25R-PCLNR12Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A25X-PCLNL12-NОправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A25X-PCLNR12-NОправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32S-PCLNL12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32S-PCLNR12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32X-PCLNL12-NОправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A32X-PCLNR12-NОправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A40T-PCLNL12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40T-PCLNR12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40X-PCLNL12-NОправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A40X-PCLNR12-NОправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A50X-PCLNL12-NОправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A50X-PCLNR12-NОправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- A60X-PCLNL12-NОправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- A60X-PCLNR12-NОправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PCFNL16CA-12Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCFNL20CA-12Оправка расточная, 90°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCFNR16CA-12Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCFNR20CA-12Оправка расточная, 90°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCLNL16CA-12Оправка расточная, 95°, левое, Высота центра картриджа 16 мм, Задний угол Отрицательный
- PCLNL20CA-12Оправка расточная, 95°, левое, Высота центра картриджа 20 мм, Задний угол Отрицательный
- PCLNR16CA-12Оправка расточная, 95°, правое, Высота центра картриджа 16 мм, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- PCLNR20CA-12Оправка расточная, 95°, правое, Высота центра картриджа 20 мм, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- PSC32-DSDNN00048-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PCLNL17090-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PCLNL22064-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PCLNL22096-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PCLNR17090-12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PCLNR22064-12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC32-PCLNR22096-12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PSC40-DCLNL17090-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-DCLNR17090-12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-DTFNL27050-22Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-DTFNR27050-22Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MSSNL27045-15Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-MSSNR27045-15Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PCLNL17090-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PCLNL22110-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Показаны первые 40 из 94. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560887
- DCLNL2020K12-AДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DCLNL2020K12-NДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DCLNL2525M12-AДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DCLNL2525M12-NДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DCLNL3232P12-AДержавка токарная, 32X32, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
- DCLNL3232P12-NДержавка токарная, 32X32, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
- DCLNR2020K12-AДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DCLNR2020K12-NДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DCLNR2525M12-AДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- DCLNR2525M12-NДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- DCLNR3232P12-AДержавка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
- DCLNR3232P12-NДержавка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
- MCLNL2020K12-KДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MCLNL2525M12-KДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MCLNL3225P12-KДержавка токарная, 32X25, 95°, левое, Крепление пластины Клиновой или двойной зажим, Форма пластины C — ромбическая 80°
- MCLNR2020K12-KДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MCLNR2525M12-KДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MCLNR3225P12-KДержавка токарная, 32X25, 95°, правое, Крепление пластины Клиновой или двойной зажим, Форма пластины C — ромбическая 80°
- PCBNL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCBNL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCBNL3225P12Державка токарная, 32X25, 75°, левое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCBNR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCBNR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCBNR3225P12Державка токарная, 32X25, 75°, правое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCFNL2525M12Державка токарная, 25X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCFNR2525M12Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNL3225P12Державка токарная, 32X25, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCKNR3225P12Державка токарная, 32X25, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNL1616H12Державка токарная, 16X16, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNL2020K12Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNL2525M12Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNL3225P12Державка токарная, 32X25, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
- PCLNL3232P12Державка токарная, 32X32, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
- PCLNR1616H12Державка токарная, 16X16, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNR2020K12Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
- PCLNR2525M12Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Показаны первые 40 из 87. Остальные — в разделе Державки токарные по ISO 5608.
Документы по позиции
Для этой позиции документы пока не привязаны.
