Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNMG120408MC-TN30

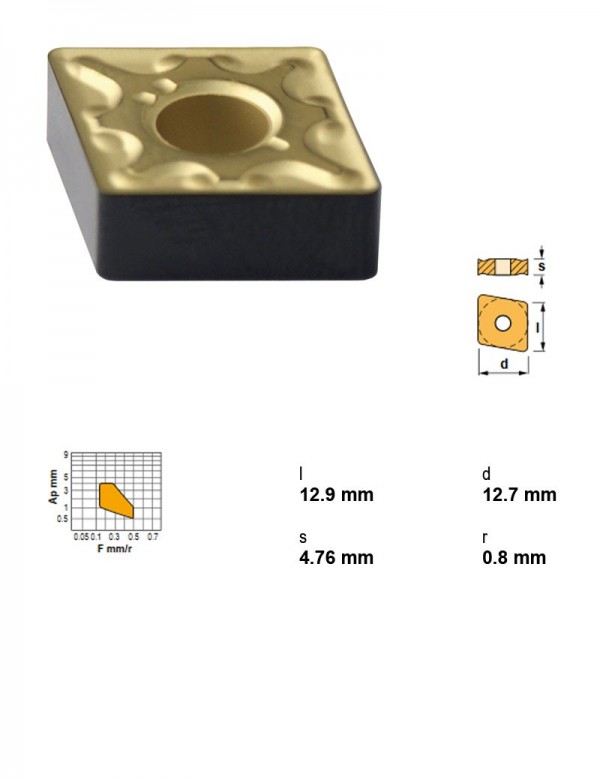

Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая

Применение	Точение
Радиус при вершине	0.8
Характер резания	Прерывистое
Марка сплава	TN30
I.C.	12,7 мм
Вид обработки	Чистовая, получистовая
Группа материалов	Сталь
Задний угол	Отрицательный
Форма пластины	C — ромбическая 80°
Толщина пластины	4,76 мм

Другие типоразмеры серии

Пластины токарные — форма C (ромбическая 80°) — 71 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

Артикул	Радиус при вершине	Марка сплава	I.C., мм	Группа материалов	Задний угол	Толщина пластины, мм	Характер резания	Вид обработки	В список
CNMG120404FMC-TN15	0.4	TN15	12,7	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая
CNMG120404MC-TN35	0.4	TN35	12,7	Нержавеющая сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
CNMG120404TC-TS20	0.4	TS20	12,7	Жаропрочные сплавы и титан	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая, черновая
CNMG120408CC-NC25	0.8	NC25	12,7	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая
CNMG120408KC-TK15	0.8	TK15	12,7	Чугун	Отрицательный	4,76	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая, черновая
CNMG120408MC-TN15	0.8	TN15	12,7	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Чистовая, получистовая
CNMG120408MC-TN30	0.8	TN30	12,7	Сталь	Отрицательный	4,76	Прерывистое	Чистовая, получистовая	Текущая
CNMG120408MC-TN35	0.8	TN35	12,7	Нержавеющая сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание, прерывистое	Чистовая, получистовая
CNMG120408MFC-TN15	0.8	TN15	12,7	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание	Получистовая
CNMG120408MFC-TN30	0.8	TN30	12,7	Сталь	Отрицательный	4,76	Непрерывное, лёгкое прерывание, прерывистое	Получистовая
CNMG120408MHC-TN15	0.8	TN15	12,7	Сталь	Отрицательный	4,76	Непрерывное	Получистовая, черновая
CNMG120408MHC-TN30	0.8	TN30	12,7	Сталь	Отрицательный	4,76	Прерывистое	Получистовая, черновая

Показать ещё · всего в серии 71

Совместимость

Связанные позиции по данным производителя — 181 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций CNMG120408MC-TN30 указан производителем как подходящий.

Оправки расточные94

A25R-PCLNL12Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A25R-PCLNR12Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A25X-PCLNL12-NОправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A25X-PCLNR12-NОправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A32S-PCLNL12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A32S-PCLNR12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A32X-PCLNL12-NОправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A32X-PCLNR12-NОправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A40T-PCLNL12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
A40T-PCLNR12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
A40X-PCLNL12-NОправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
A40X-PCLNR12-NОправка расточная Ø40 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
A50X-PCLNL12-NОправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A50X-PCLNR12-NОправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
A60X-PCLNL12-NОправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
A60X-PCLNR12-NОправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
PCFNL16CA-12Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PCFNL20CA-12Оправка расточная, 90°, левое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PCFNR16CA-12Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PCFNR20CA-12Оправка расточная, 90°, правое, Высота центра картриджа 20 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
PCLNL16CA-12Оправка расточная, 95°, левое, Высота центра картриджа 16 мм, Задний угол Отрицательный
PCLNL20CA-12Оправка расточная, 95°, левое, Высота центра картриджа 20 мм, Задний угол Отрицательный
PCLNR16CA-12Оправка расточная, 95°, правое, Высота центра картриджа 16 мм, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
PCLNR20CA-12Оправка расточная, 95°, правое, Высота центра картриджа 20 мм, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
PSC32-DSDNN00048-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PSC32-PCLNL17090-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PSC32-PCLNL22064-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PSC32-PCLNL22096-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PSC32-PCLNR17090-12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PSC32-PCLNR22064-12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PSC32-PCLNR22096-12Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PSC40-DCLNL17090-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
PSC40-DCLNR17090-12Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
PSC40-DTFNL27050-22Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
PSC40-DTFNR27050-22Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
PSC40-MSSNL27045-15Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
PSC40-MSSNR27045-15Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
PSC40-PCLNL17090-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
PSC40-PCLNL22110-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный

Показаны первые 40 из 94. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560887

DCLNL2020K12-AДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
DCLNL2020K12-NДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
DCLNL2525M12-AДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
DCLNL2525M12-NДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
DCLNL3232P12-AДержавка токарная, 32X32, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
DCLNL3232P12-NДержавка токарная, 32X32, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
DCLNR2020K12-AДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
DCLNR2020K12-NДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
DCLNR2525M12-AДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
DCLNR2525M12-NДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
DCLNR3232P12-AДержавка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть
DCLNR3232P12-NДержавка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
MCLNL2020K12-KДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
MCLNL2525M12-KДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
MCLNL3225P12-KДержавка токарная, 32X25, 95°, левое, Крепление пластины Клиновой или двойной зажим, Форма пластины C — ромбическая 80°
MCLNR2020K12-KДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
MCLNR2525M12-KДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
MCLNR3225P12-KДержавка токарная, 32X25, 95°, правое, Крепление пластины Клиновой или двойной зажим, Форма пластины C — ромбическая 80°
PCBNL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCBNL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCBNL3225P12Державка токарная, 32X25, 75°, левое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCBNR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCBNR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCBNR3225P12Державка токарная, 32X25, 75°, правое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCFNL2525M12Державка токарная, 25X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCFNR2525M12Державка токарная, 25X25, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCKNL2020K12Державка токарная, 20X20, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCKNL2525M12Державка токарная, 25X25, 75°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCKNL3225P12Державка токарная, 32X25, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCKNR2020K12Державка токарная, 20X20, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCKNR2525M12Державка токарная, 25X25, 75°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCKNR3225P12Державка токарная, 32X25, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCLNL1616H12Державка токарная, 16X16, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCLNL2020K12Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCLNL2525M12Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCLNL3225P12Державка токарная, 32X25, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
PCLNL3232P12Державка токарная, 32X32, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм
PCLNR1616H12Державка токарная, 16X16, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCLNR2020K12Державка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
PCLNR2525M12Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный

Показаны первые 40 из 87. Остальные — в разделе Державки токарные по ISO 5608.

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
