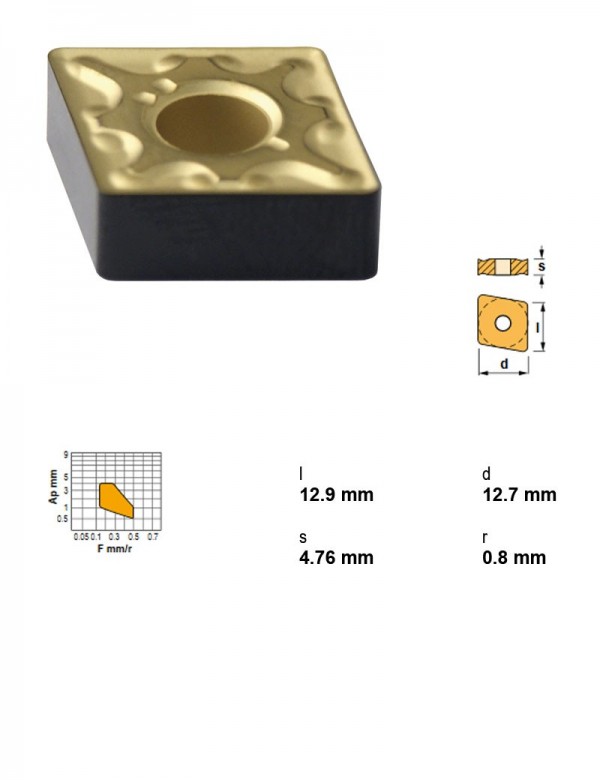

Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNMG120408MC-TN35 (CNMG 120408 MC-TN35)

Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8

ПрименениеТочение
Радиус при вершине0.8
Характер резанияНепрерывное, лёгкое прерывание, прерывистое
Марка сплаваTN35
I.C.12,7 мм
Вид обработкиЧистовая, получистовая
Группа материаловНержавеющая сталь
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°
Толщина пластины4,76 мм

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул CNMG120408MC-TN35 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу CNMG120408MC-TN35 →

Материалы

  • Пластина: стружколом и фаска кромки

    Стружка мотается на деталь — менять режимы или пластину? Разбираем на примере пластины Canela CNMG 120408-RC, сплав TN15: что делают стружколом и фаска кромки.

Другие типоразмеры серии

Пластины токарные — форма C (ромбическая 80°) — 149 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеI.C., ммЗадний уголТолщина пластины, ммМарка сплаваПрименениеГруппа материаловХарактер резанияВид обработкиВ список
CNMG120408-UG0.812,7Отрицательный4,76—————
CNMG120408-UG TRH38010.812,7Отрицательный4,76TRH3801————
CNMG120408CC-NC250.812,7Отрицательный4,76NC25ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая
CNMG120408KC-TK150.812,7Отрицательный4,76TK15ТочениеЧугунНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
CNMG120408MC-TN150.812,7Отрицательный4,76TN15ТочениеСтальНепрерывное, лёгкое прерываниеЧистовая, получистовая
CNMG120408MC-TN300.812,7Отрицательный4,76TN30ТочениеСтальПрерывистоеЧистовая, получистовая
CNMG120408MC-TN350.812,7Отрицательный4,76TN35ТочениеНержавеющая стальНепрерывное, лёгкое прерывание, прерывистоеЧистовая, получистоваяТекущая
CNMG120408MFC-TN150.812,7Отрицательный4,76TN15ТочениеСтальНепрерывное, лёгкое прерываниеПолучистовая
CNMG120408MFC-TN300.812,7Отрицательный4,76TN30ТочениеСтальНепрерывное, лёгкое прерывание, прерывистоеПолучистовая
CNMG120408MHC-TN150.812,7Отрицательный4,76TN15ТочениеСтальНепрерывноеПолучистовая, черновая
CNMG120408MHC-TN300.812,7Отрицательный4,76TN30ТочениеСтальПрерывистоеПолучистовая, черновая
CNMG120408PR0.812,7Отрицательный4,76—————

Совместимость

Связанные позиции по данным производителя — 181 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций CNMG120408MC-TN35 указан производителем как подходящий.

Оправки расточные94

  • A25R-PCLNL12Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • A25R-PCLNR12Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • A25X-PCLNL12-NГоловка режущая сменная для виброгасящих оправок Ø25 мм, 95°, левое, Под пластину, I.C. 12,7 мм
  • A25X-PCLNR12-NГоловка режущая сменная для виброгасящих оправок Ø25 мм, 95°, правое, Под пластину, I.C. 12,7 мм
  • A32S-PCLNL12Оправка расточная Ø32 мм, 95°, левое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм
  • A32S-PCLNR12Оправка расточная Ø32 мм, 95°, правое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм
  • A32X-PCLNL12-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 95°, левое, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • A32X-PCLNR12-NГоловка режущая сменная для виброгасящих оправок Ø32 мм, 95°, правое, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • A40T-PCLNL12Оправка расточная Ø40 мм, 95°, левое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм
  • A40T-PCLNR12Оправка расточная Ø40 мм, 95°, правое, Присоединение Расточная оправка, Под пластину, I.C. 12,7 мм
  • A40X-PCLNL12-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 95°, левое, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • A40X-PCLNR12-NГоловка режущая сменная для виброгасящих оправок Ø40 мм, 95°, правое, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • A50X-PCLNL12-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • A50X-PCLNR12-NГоловка режущая сменная для виброгасящих оправок Ø50 мм, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • A60X-PCLNL12-NГоловка режущая сменная для виброгасящих оправок Ø60 мм, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • A60X-PCLNR12-NГоловка режущая сменная для виброгасящих оправок Ø60 мм, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCFNL16CA-12Картридж расточной, 90°, левое, Высота центра картриджа 16 мм, Форма пластины C — ромбическая 80°
  • PCFNL20CA-12Картридж расточной, 90°, левое, Высота центра картриджа 20 мм, Форма пластины C — ромбическая 80°
  • PCFNR16CA-12Картридж расточной, 90°, правое, Высота центра картриджа 16 мм, Форма пластины C — ромбическая 80°
  • PCFNR20CA-12Картридж расточной, 90°, правое, Высота центра картриджа 20 мм, Форма пластины C — ромбическая 80°
  • PCLNL16CA-12Картридж расточной, 95°, левое, Высота центра картриджа 16 мм
  • PCLNL20CA-12Картридж расточной, 95°, левое, Высота центра картриджа 20 мм
  • PCLNR16CA-12Картридж расточной, 95°, правое, Высота центра картриджа 16 мм
  • PCLNR20CA-12Картридж расточной, 95°, правое, Высота центра картриджа 20 мм
  • PSC32-DSDNN00048-12Оправка расточная Ø32 мм, 95°, левое, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-PCLNL17090-12Оправка расточная Ø32 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-PCLNL22064-12Оправка расточная Ø32 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 64 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-PCLNL22096-12Оправка расточная Ø32 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 96 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-PCLNR17090-12Оправка расточная Ø32 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-PCLNR22064-12Оправка расточная Ø32 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 64 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC32-PCLNR22096-12Оправка расточная Ø32 мм, 95°, правое, Диаметр корпуса 22 мм, Длина корпуса 96 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-DCLNL17090-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-DCLNR17090-12Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-DTFNL27050-22Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-DTFNR27050-22Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 50 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-MSSNL27045-15Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 45 мм, Присоединение PSC, Под пластину, I.C. 15,88 мм
  • PSC40-MSSNR27045-15Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 45 мм, Присоединение PSC, Под пластину, I.C. 15,88 мм
  • PSC40-PCLNL17090-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-PCLNL22110-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм
  • PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Присоединение PSC, Под пластину, I.C. 12,7 мм

Показаны первые 40 из 94. Остальные — в разделе Оправки расточные.

Державки токарные по ISO 560887

  • DCLNL2020K12-AДержавка токарная, 20X20, 95°, левое, Форма пластины C — ромбическая 80°
  • DCLNL2020K12-NДержавка токарная, 20X20, 95°, левое, Форма пластины C — ромбическая 80°
  • DCLNL2525M12-AДержавка токарная, 25X25, 95°, левое, Форма пластины C — ромбическая 80°
  • DCLNL2525M12-NДержавка токарная, 25X25, 95°, левое, Форма пластины C — ромбическая 80°
  • DCLNL3232P12-AДержавка токарная, 32X32, 95°, левое, Форма пластины C — ромбическая 80°
  • DCLNL3232P12-NДержавка токарная, 32X32, 95°, левое, Форма пластины C — ромбическая 80°
  • DCLNR2020K12-AДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Есть, Форма пластины C — ромбическая 80°
  • DCLNR2020K12-NДержавка токарная, 20X20, 95°, правое, Форма пластины C — ромбическая 80°
  • DCLNR2525M12-AДержавка токарная, 25X25, 95°, правое, Форма пластины C — ромбическая 80°
  • DCLNR2525M12-NДержавка токарная, 25X25, 95°, правое, Форма пластины C — ромбическая 80°
  • DCLNR3232P12-AДержавка токарная, 32X32, 95°, правое, Форма пластины C — ромбическая 80°
  • DCLNR3232P12-NДержавка токарная, 32X32, 95°, правое, Форма пластины C — ромбическая 80°
  • MCLNL2020K12-KДержавка токарная, 20X20, 95°, левое, Форма пластины C — ромбическая 80°
  • MCLNL2525M12-KДержавка токарная, 25X25, 95°, левое, Форма пластины C — ромбическая 80°
  • MCLNL3225P12-KДержавка токарная, 32X25, 95°, левое, Форма пластины C — ромбическая 80°
  • MCLNR2020K12-KДержавка токарная, 20X20, 95°, правое, Форма пластины C — ромбическая 80°
  • MCLNR2525M12-KДержавка токарная, 25X25, 95°, правое, Форма пластины C — ромбическая 80°
  • MCLNR3225P12-KДержавка токарная, 32X25, 95°, правое, Форма пластины C — ромбическая 80°
  • PCBNL2020K12Державка токарная, 20X20, 75°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCBNL2525M12Державка токарная, 25X25, 75°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCBNL3225P12Державка токарная, 32X25, 75°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCBNR2020K12Державка токарная, 20X20, 75°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCBNR2525M12Державка токарная, 25X25, 75°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCBNR3225P12Державка токарная, 32X25, 75°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCFNL2525M12Державка токарная, 25X25, 90°, левое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • PCFNR2525M12Державка токарная, 25X25, 90°, правое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • PCKNL2020K12Державка токарная, 20X20, 75°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCKNL2525M12Державка токарная, 25X25, 75°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCKNL3225P12Державка токарная, 32X25, 75°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCKNR2020K12Державка токарная, 20X20, 75°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCKNR2525M12Державка токарная, 25X25, 75°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCKNR3225P12Державка токарная, 32X25, 75°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCLNL1616H12Державка токарная, 16X16, 95°, левое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • PCLNL2020K12Державка токарная, 20X20, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCLNL2525M12Державка токарная, 25X25, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCLNL3225P12Державка токарная, 32X25, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCLNL3232P12Державка токарная, 32X32, 95°, левое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCLNR1616H12Державка токарная, 16X16, 95°, правое, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный, Форма пластины C — ромбическая 80°
  • PCLNR2020K12Державка токарная, 20X20, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°
  • PCLNR2525M12Державка токарная, 25X25, 95°, правое, Под пластину, I.C. 12,7 мм, Форма пластины C — ромбическая 80°

Показаны первые 40 из 87. Остальные — в разделе Державки токарные по ISO 5608.
