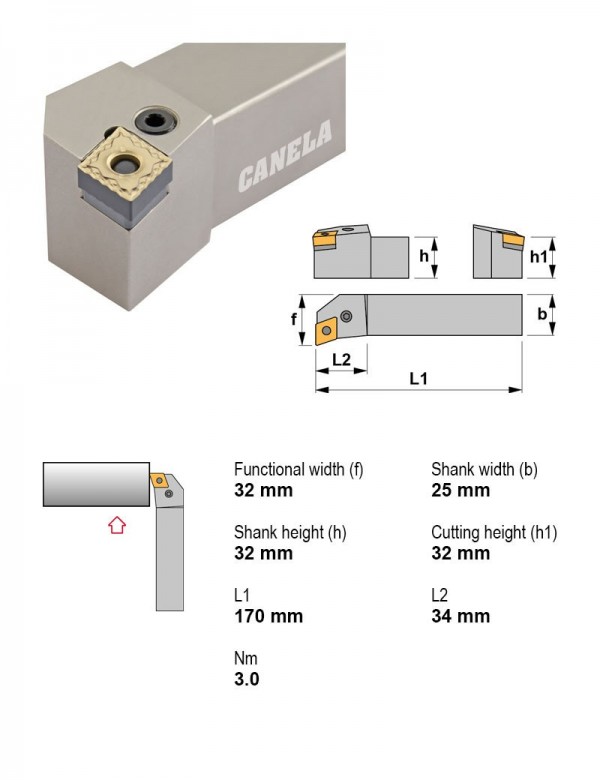

Державка токарная, 32X25, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PCFNR3225P16

Державка токарная, 32X25, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный

Применениевнутреннее торцевание, точение
Главный угол в плане90°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.15.88 мм
Задний уголОтрицательный
Сечение державки32X25
Форма пластиныC — ромбическая 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PCFNR3225P16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PCFNR3225P16 →

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
PCFNL3225P19внутреннее торцевание, точение90°НетЛевое19.0532X25
PCFNL3232P16внутреннее торцевание, точение90°НетЛевое15.8832X32
PCFNL3232P19внутреннее торцевание, точение90°НетЛевое19.0532X32
PCFNL4040S19внутреннее торцевание, точение90°НетЛевое19.0540X40
PCFNR2525M12внутреннее торцевание, точение90°НетПравое12.725X25
PCFNR2525M16внутреннее торцевание, точение90°НетПравое15.8825X25
PCFNR3225P16внутреннее торцевание, точение90°НетПравое15.8832X25Текущая
PCFNR3225P19внутреннее торцевание, точение90°НетПравое19.0532X25
PCFNR3232P16внутреннее торцевание, точение90°НетПравое15.8832X32
PCFNR3232P19внутреннее торцевание, точение90°НетПравое19.0532X32
PCFNR4040S19внутреннее торцевание, точение90°НетПравое19.0540X40
PCKNL2020K12внутреннее торцевание, точение75°НетЛевое12.720X20
Показать ещё · всего в серии 149

Совместимость

Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PCFNR3225P16.

Запчасти к инструменту3

  • 3616Пластина опорная ромбическая 80° 3616
  • 5003Ключ шестигранный A3
  • 8016Рычаг прижимной 8016

Винты для пластин2

  • 1618Винт рычажного зажима M8×1, Характер резания Лёгкое прерывание, прерывистое
  • 4115Штифт стопорный

Пластины токарные по ISO 18322

  • CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
  • CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2

Документы по позиции

Для этой позиции документы пока не привязаны.
