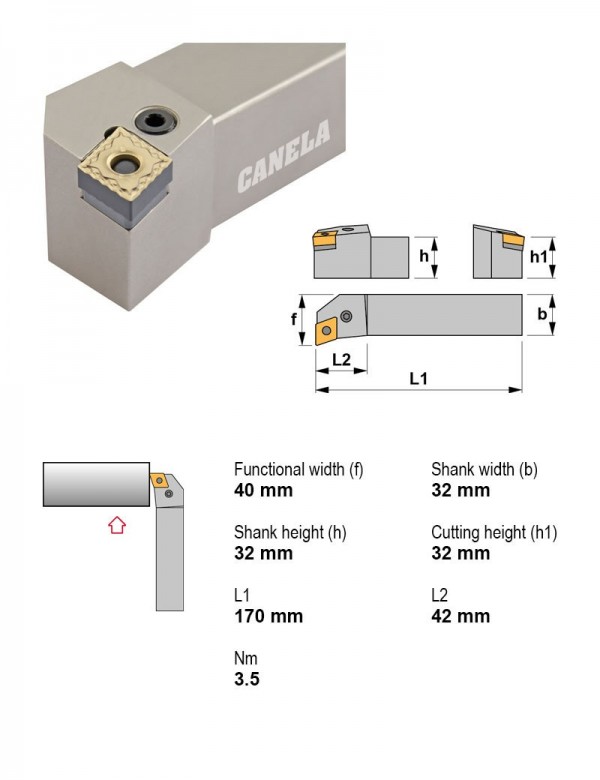

Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PCFNR3232P19
Державка токарная, 32X32, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PCFNL4040S19 | внутреннее торцевание, точение | 90° | Квадратный хвостовик | Нет | Левое | 19.05 | 40X40 | |
| PCFNR2525M12 | внутреннее торцевание, точение | 90° | Квадратный хвостовик | Нет | Правое | 12.7 | 25X25 | |
| PCFNR2525M16 | внутреннее торцевание, точение | 90° | Квадратный хвостовик | Нет | Правое | 15.88 | 25X25 | |
| PCFNR3225P16 | внутреннее торцевание, точение | 90° | Квадратный хвостовик | Нет | Правое | 15.88 | 32X25 | |
| PCFNR3225P19 | внутреннее торцевание, точение | 90° | Квадратный хвостовик | Нет | Правое | 19.05 | 32X25 | |
| PCFNR3232P16 | внутреннее торцевание, точение | 90° | Квадратный хвостовик | Нет | Правое | 15.88 | 32X32 | |
| PCFNR3232P19 | внутреннее торцевание, точение | 90° | Квадратный хвостовик | Нет | Правое | 19.05 | 32X32 | Текущая |
| PCFNR4040S19 | внутреннее торцевание, точение | 90° | Квадратный хвостовик | Нет | Правое | 19.05 | 40X40 | |
| PCKNL2020K12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 20X20 | |
| PCKNL2525M12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 25X25 | |
| PCKNL3225P12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 12.7 | 32X25 | |
| PCKNL3232P19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 19.05 | 32X32 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PCFNR3232P19.
Пластины токарные по ISO 18322
- CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Державки токарные по ISO 56081
- PSC80-DCLNL55080-19Державка токарная Ø80 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины резьбовые токарные1
- LS16.1020.01TL20Пластина резьбовая S16.1020.01, метрическая резьба, неполный профиль, шаг 2,0–2,5 мм, отверстие от Ø16 мм, левая, сплав TL20
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
