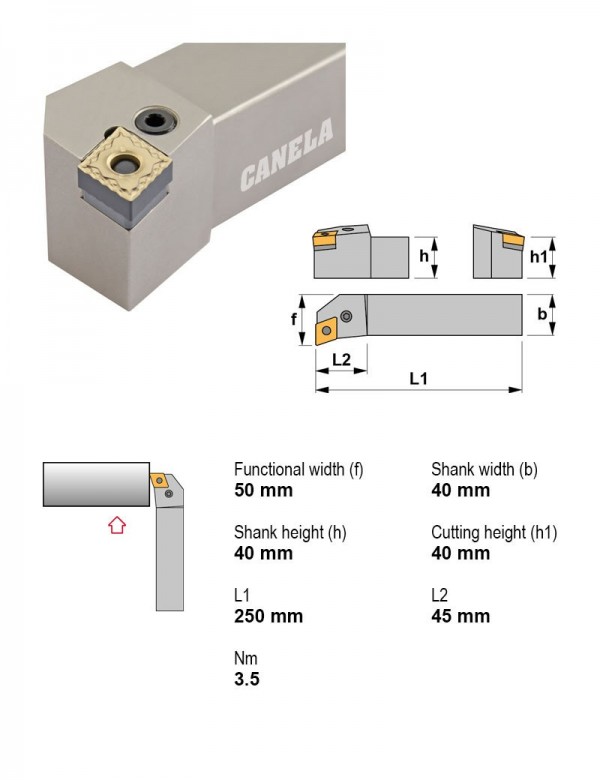

Державка токарная, 40X40, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PCFNR4040S19

Державка токарная, 40X40, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный

Применениевнутреннее торцевание, точение
Главный угол в плане90°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.19.05 мм
Задний уголОтрицательный
Сечение державки40X40
Форма пластиныC — ромбическая 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PCFNR4040S19 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PCFNR4040S19 →

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрименениеГлавный угол в планеВнутренняя подача СОЖНаправление резанияПод пластину, I.C., ммСечение державкиВ список
PCFNR2525M12внутреннее торцевание, точение90°НетПравое12.725X25
PCFNR2525M16внутреннее торцевание, точение90°НетПравое15.8825X25
PCFNR3225P16внутреннее торцевание, точение90°НетПравое15.8832X25
PCFNR3225P19внутреннее торцевание, точение90°НетПравое19.0532X25
PCFNR3232P16внутреннее торцевание, точение90°НетПравое15.8832X32
PCFNR3232P19внутреннее торцевание, точение90°НетПравое19.0532X32
PCFNR4040S19внутреннее торцевание, точение90°НетПравое19.0540X40Текущая
PCKNL2020K12внутреннее торцевание, точение75°НетЛевое12.720X20
PCKNL2525M12внутреннее торцевание, точение75°НетЛевое12.725X25
PCKNL3225P12внутреннее торцевание, точение75°НетЛевое12.732X25
PCKNL3232P19внутреннее торцевание, точение75°НетЛевое19.0532X32
PCKNL4040S19внутреннее торцевание, точение75°НетЛевое19.0540X40
Показать ещё · всего в серии 149

Совместимость

Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PCFNR4040S19.

Винты для пластин4

  • 0019Штифт деревянный 0019
  • 1610Винт рычажного зажима M10×1, Характер резания Лёгкое прерывание, прерывистое
  • 1619Винт Torx M4×0,7 1619
  • 4119Штифт стопорный

Запчасти к инструменту2

  • 5004Ключ шестигранный A4
  • 8019Рычаг прижимной 8019

Пластины токарные по ISO 18322

  • CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
  • CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание

Документы по позиции

Для этой позиции документы пока не привязаны.
