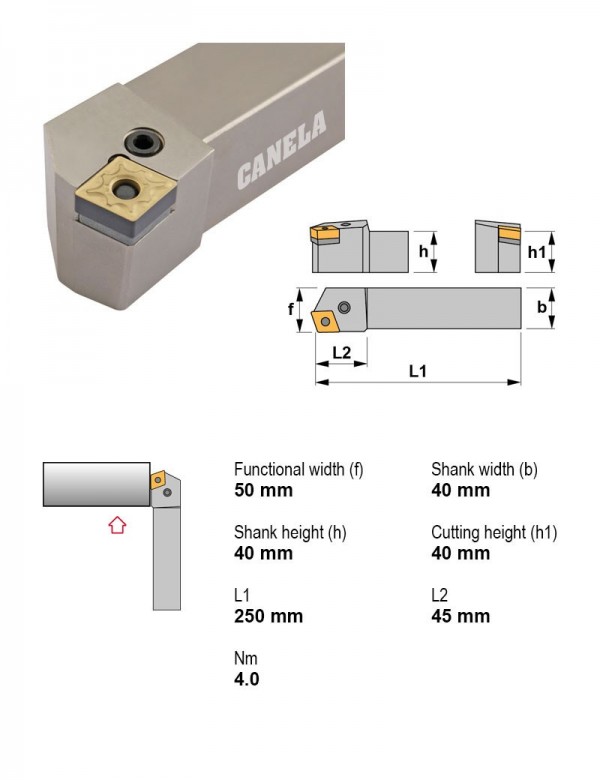

Canela · Державки токарные — внутреннее торцевание, точение · арт. PCKNR4040S25
Державка токарная, 40X40, 75°, правое
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Отрицательный |
| Сечение державки | 40X40 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, точение — 310 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PCKNL5050T25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | C — ромбическая 80° | 50X50 | |
| PCKNR2020K12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 20X20 | |
| PCKNR2525M12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 25X25 | |
| PCKNR3225P12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 32X25 | |
| PCKNR3232P19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 32X32 | |
| PCKNR4040S19 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 40X40 | |
| PCKNR4040S25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 40X40 | Текущая |
| PCKNR5050T25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 50X50 | |
| PSBNL1212F09 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 12X12 | |
| PSBNL1616H09 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 16X16 | |
| PSBNL2020K09 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 20X20 | |
| PSBNL2020K12 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | S — квадратная 90° | 20X20 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PCKNR4040S25.
Державки токарные по ISO 56081
- PSC80-PCLNL55080-25Державка токарная Ø80 мм, 95°, левое
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Пластины канавочные и отрезные1
- NG4125LTN15Пластина отрезная, IC 9,52 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
