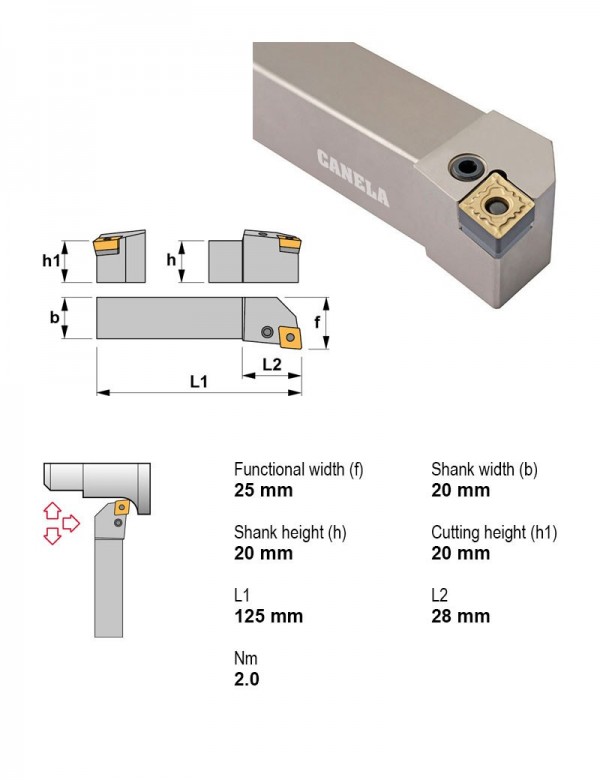

Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PCLNL2020K09
Державка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Сечение державки | 20X20 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PCKNR3232P19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 32X32 | |
| PCKNR4040S19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 40X40 | |
| PCKNR4040S25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | — | 40X40 | |
| PCKNR5050T25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | — | 50X50 | |
| PCLNL1616H09 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 9.52 | 16X16 | |
| PCLNL1616H12 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 12.7 | 16X16 | |
| PCLNL2020K09 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 9.52 | 20X20 | Текущая |
| PCLNL2020K12 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 12.7 | 20X20 | |
| PCLNL2525M09 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 9.52 | 25X25 | |
| PCLNL2525M12 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 12.7 | 25X25 | |
| PCLNL2525M16 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 15.88 | 25X25 | |
| PCLNL2525M19 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 19.05 | 25X25 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PCLNL2020K09.
Пластины токарные по ISO 18324
- CNMG090304FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4
- CNMG090308FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8
- CNMG090308MC-TN35Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN35
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
Оправки расточные2
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 4109Штифт стопорный 4109
Запчасти к инструменту1
- 3609Пластина опорная ромбическая 80° 3609
Документы по позиции
Для этой позиции документы пока не привязаны.
