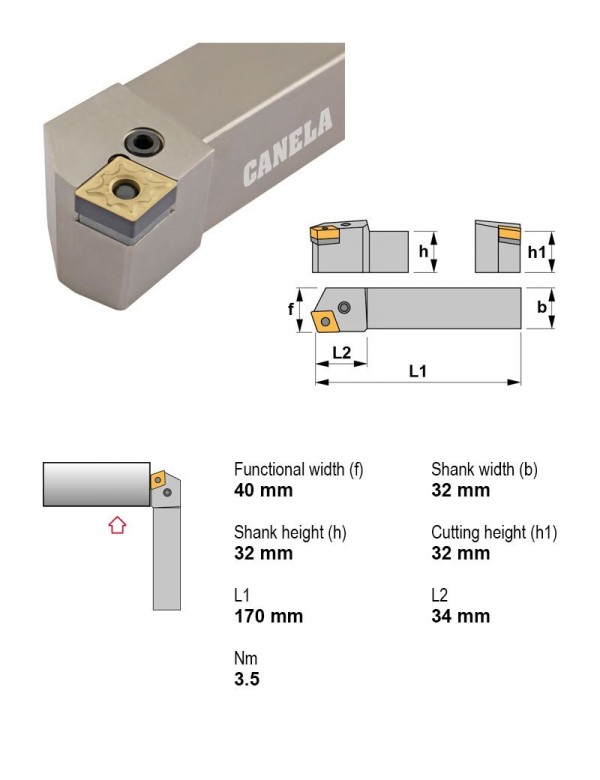

Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PCKNR3232P19
Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 19.05 мм |
| Задний угол | Отрицательный |
| Сечение державки | 32X32 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PCKNL4040S19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | 19.05 | 40X40 | |
| PCKNL4040S25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | — | 40X40 | |
| PCKNL5050T25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Левое | — | 50X50 | |
| PCKNR2020K12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 20X20 | |
| PCKNR2525M12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 25X25 | |
| PCKNR3225P12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X25 | |
| PCKNR3232P19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 32X32 | Текущая |
| PCKNR4040S19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 40X40 | |
| PCKNR4040S25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | — | 40X40 | |
| PCKNR5050T25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | — | 50X50 | |
| PCLNL1616H09 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 9.52 | 16X16 | |
| PCLNL1616H12 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 12.7 | 16X16 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PCKNR3232P19.
Пластины токарные по ISO 18322
- CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
- CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
Винты для пластин1
- 4119Штифт стопорный 4119
Державки токарные по ISO 56081
- PSC80-DCLNL55080-19Державка токарная Ø80 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
Запчасти к инструменту1
- 3619Пластина опорная ромбическая 80° 3619
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины резьбовые токарные1
- LS16.1020.01TL20Пластина резьбовая S16.1020.01, метрическая резьба, неполный профиль, шаг 2,0–2,5 мм, отверстие от Ø16 мм, левая, сплав TL20
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
