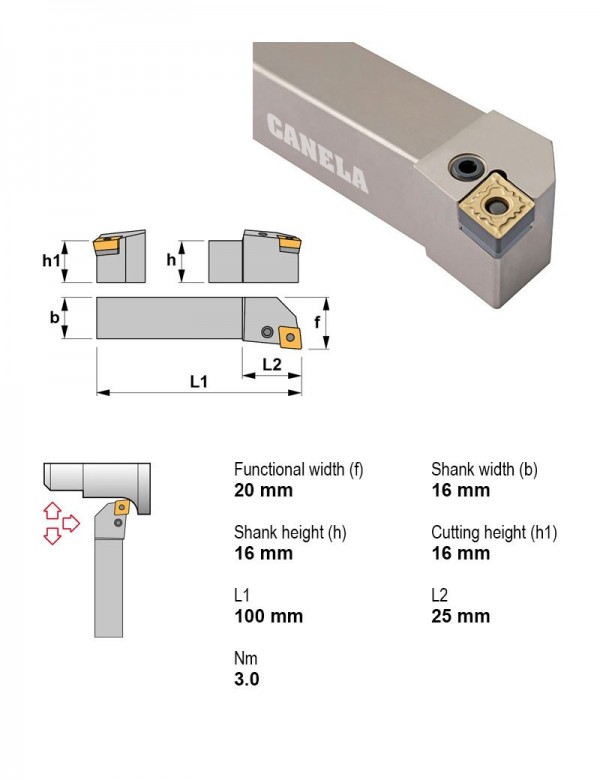

Canela · Державки токарные — рычажный зажим, пластина C (ромбическая 80°) · арт. PCLNL1616H12
Державка токарная, 16X16, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Сечение державки | 16X16 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — рычажный зажим, пластина C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PCKNR3225P12 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 12.7 | 32X25 | |
| PCKNR3232P19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 32X32 | |
| PCKNR4040S19 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | 19.05 | 40X40 | |
| PCKNR4040S25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | — | 40X40 | |
| PCKNR5050T25 | внутреннее торцевание, точение | 75° | Квадратный хвостовик | Нет | Правое | — | 50X50 | |
| PCLNL1616H09 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 9.52 | 16X16 | |
| PCLNL1616H12 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 12.7 | 16X16 | Текущая |
| PCLNL2020K09 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 9.52 | 20X20 | |
| PCLNL2020K12 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 12.7 | 20X20 | |
| PCLNL2525M09 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 9.52 | 25X25 | |
| PCLNL2525M12 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 12.7 | 25X25 | |
| PCLNL2525M16 | внутреннее торцевание, профилирование, точение | 95° | Квадратный хвостовик | Нет | Левое | 15.88 | 25X25 |
Совместимость
Связанные позиции по данным производителя — 32 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PCLNL1616H12.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,4
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
Винты для пластин1
- 1648Винт рычажного зажима M8×1 1648
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Запчасти к инструменту1
- 8312Рычаг прижимной 8312
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
