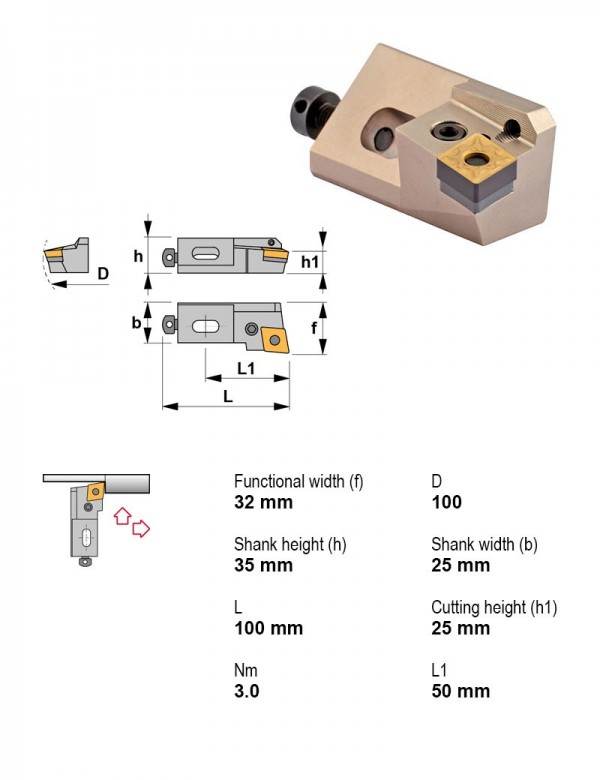

Картридж расточной, 95°, левое, Высота центра картриджа 25 мм
Canela · Картриджи расточные · арт. PCLNL25CA-16

Картридж расточной, 95°, левое, Высота центра картриджа 25 мм

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане95°
Высота центра картриджа25 мм
Крепление пластиныРычажный зажим
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PCLNL25CA-16 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PCLNL25CA-16 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
PCFNL25CA-1690°25Рычажный зажимЛевоеОтрицательныйC — ромбическая 80°
PCFNR16CA-1290°16Рычажный зажимПравоеОтрицательныйC — ромбическая 80°
PCFNR20CA-1290°20Рычажный зажимПравоеОтрицательныйC — ромбическая 80°
PCFNR25CA-1690°25Рычажный зажимПравоеОтрицательныйC — ромбическая 80°
PCLNL16CA-1295°16Рычажный зажимЛевоеОтрицательныйC — ромбическая 80°
PCLNL20CA-1295°20Рычажный зажимЛевоеОтрицательныйC — ромбическая 80°
PCLNL25CA-1695°25Рычажный зажимЛевоеОтрицательныйC — ромбическая 80°Текущая
PCLNR16CA-1295°16Рычажный зажимПравоеОтрицательныйC — ромбическая 80°
PCLNR20CA-1295°20Рычажный зажимПравоеОтрицательныйC — ромбическая 80°
PCLNR25CA-1695°25Рычажный зажимПравоеОтрицательныйC — ромбическая 80°
PSKNL12CA-1275°12Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSKNL16CA-1275°16Рычажный зажимЛевоеОтрицательныйS — квадратная 90°

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PCLNL25CA-16.

Запчасти к инструменту6

  • 2810Шайба 2810
  • 3616Пластина опорная ромбическая 80° 3616
  • 5003Ключ шестигранный A3
  • 5004Ключ шестигранный A4
  • 5006Ключ шестигранный A6
  • 8016Рычаг прижимной 8016

Винты для пластин4

  • 1408Винт регулировочный M8×1,25
  • 1618Винт рычажного зажима M8×1, прерывистое
  • 1810Винт под шестигранник M10×1,5 1810
  • 4115Штифт стопорный

Пластины токарные по ISO 18322

  • CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
  • CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
