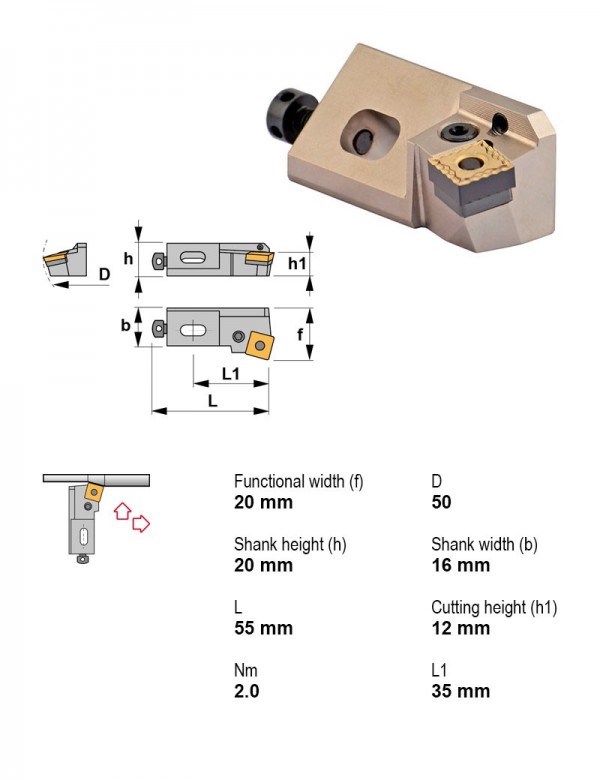

Картридж расточной, 75°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный
Canela · Картриджи расточные · арт. PSKNL12CA-12

Картридж расточной, 75°, левое, Высота центра картриджа 12 мм, Крепление пластины Рычажный зажим, Задний угол Отрицательный

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане75°
Высота центра картриджа12 мм
Крепление пластиныРычажный зажим
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголОтрицательный
Форма пластиныS — квадратная 90°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул PSKNL12CA-12 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу PSKNL12CA-12 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
PCLNL16CA-1295°16Рычажный зажимЛевоеОтрицательныйC — ромбическая 80°
PCLNL20CA-1295°20Рычажный зажимЛевоеОтрицательныйC — ромбическая 80°
PCLNL25CA-1695°25Рычажный зажимЛевоеОтрицательныйC — ромбическая 80°
PCLNR16CA-1295°16Рычажный зажимПравоеОтрицательныйC — ромбическая 80°
PCLNR20CA-1295°20Рычажный зажимПравоеОтрицательныйC — ромбическая 80°
PCLNR25CA-1695°25Рычажный зажимПравоеОтрицательныйC — ромбическая 80°
PSKNL12CA-1275°12Рычажный зажимЛевоеОтрицательныйS — квадратная 90°Текущая
PSKNL16CA-1275°16Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSKNL20CA-1275°20Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSKNL25CA-1575°25Рычажный зажимЛевоеОтрицательныйS — квадратная 90°
PSKNR12CA-1275°12Рычажный зажимПравоеОтрицательныйS — квадратная 90°
PSKNR16CA-1275°16Рычажный зажимПравоеОтрицательныйS — квадратная 90°

Совместимость

Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSKNL12CA-12.

Запчасти к инструменту4

  • 2806Шайба 2806
  • 5004Ключ шестигранный A4
  • 5025Ключ шестигранный A2,5
  • 8212Рычаг прижимной 8212

Винты для пластин3

  • 1405Винт регулировочный M5×0,8, левый
  • 1626Винт рычажного зажима M6×1
  • 1806Винт под шестигранник M6×1

Пластины токарные по ISO 18323

  • SNMG120404FMC-TN15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Толщина пластины 4,76 мм
  • SNMG120408KC-TK15Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TK15
  • SNMG120408TC-TS20Пластина токарная, квадратная 90°, IC 12,7 мм, сплав TS20

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
