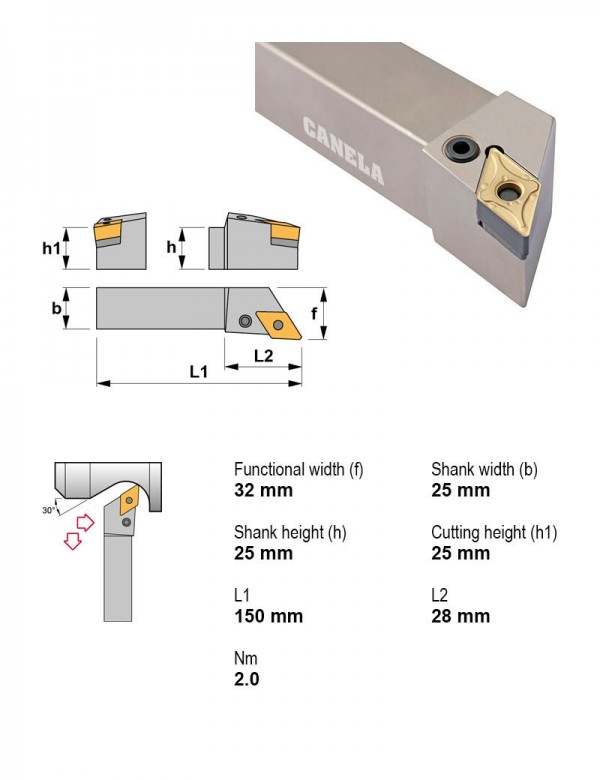

Canela · Державки токарные — профилирование, точение · арт. PDJNL2525M11
Державка токарная, 25X25, 93°, левое
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Отрицательный |
| Сечение державки | 25X25 |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PCMNN4040S19 | 50° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | C — ромбическая 80° | 40X40 | |
| PCMNN4040S25 | 50° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | C — ромбическая 80° | 40X40 | |
| PCMNN5050T25 | 50° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Отрицательный | C — ромбическая 80° | 50X50 | |
| PDJNL1616H11 | 93° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | D — ромбическая 55° | 16X16 | |
| PDJNL2020K11 | 93° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | D — ромбическая 55° | 20X20 | |
| PDJNL2020K15 | 93° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | D — ромбическая 55° | 20X20 | |
| PDJNL2525M11 | 93° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | D — ромбическая 55° | 25X25 | Текущая |
| PDJNL2525M15 | 93° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | D — ромбическая 55° | 25X25 | |
| PDJNL3225P11 | 93° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | D — ромбическая 55° | 32X25 | |
| PDJNL3225P15 | 93° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | D — ромбическая 55° | 32X25 | |
| PDJNL3232P15 | 93° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | D — ромбическая 55° | 32X32 | |
| PDJNL4025R15 | 93° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Отрицательный | D — ромбическая 55° | 40X25 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PDJNL2525M11.
Пластины токарные по ISO 18325
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
- DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
- DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
- DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
Оправки расточные2
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Документы по позиции
Для этой позиции технический лист пока не привязан.
