Canela · Державки токарные — профилирование, точение · арт. PRDCN3232P16

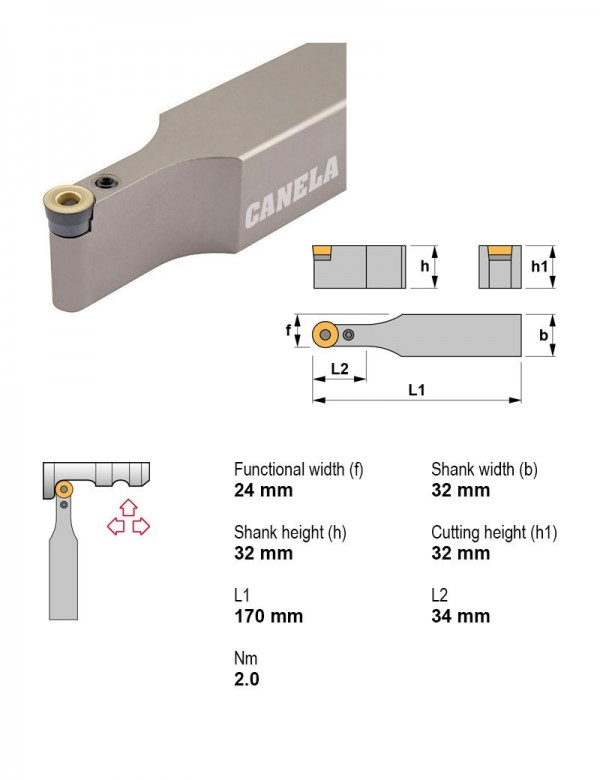

Державка токарная, 32X32, 45°
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Положительный |
| Сечение державки | 32X32 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PRDCN2525M10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 25X25 | |
| PRDCN2525M12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 25X25 | |
| PRDCN3225P10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X25 | |
| PRDCN3225P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X25 | |
| PRDCN3225P16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X25 | |
| PRDCN3232P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X32 | |
| PRDCN3232P16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X32 | Текущая |
| PRDCN3232P20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X32 | |
| PRDCN4025S12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 40X25 | |
| PRDCN4040S20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 40X40 | |
| PRDCN4040S25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 40X40 | |
| PRDCN4040U25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 40X40 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PRDCN3232P16.
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Фрезы концевые монолитные1
- 6054116Фреза монолитная Ø16 мм, 5 зуб., хвостовик Ø16 мм
