Canela · Державки токарные — профилирование, точение · арт. PRDCN4040U25

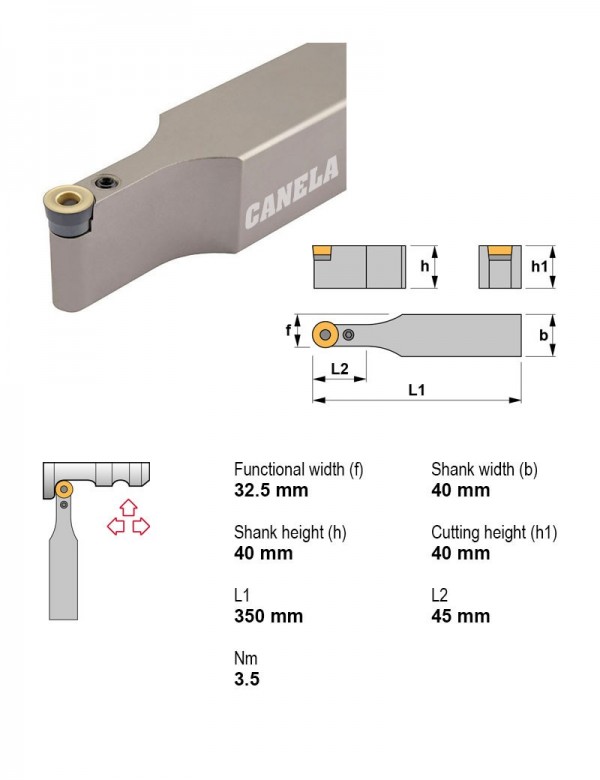

Державка токарная, 40X40, 45°
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Положительный |
| Сечение державки | 40X40 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PRDCN3232P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X32 | |
| PRDCN3232P16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X32 | |
| PRDCN3232P20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X32 | |
| PRDCN4025S12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 40X25 | |
| PRDCN4040S20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 40X40 | |
| PRDCN4040S25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 40X40 | |
| PRDCN4040U25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 40X40 | Текущая |
| PRDCN5050U25 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 50X50 | |
| PRDCN5050V32 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 50X50 | |
| PRSCL2020K10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 20X20 | |
| PRSCL2020K12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 20X20 | |
| PRSCL2525M10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Левое | Положительный | R — круглая | 25X25 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PRDCN4040U25.
Оправки расточные1
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
