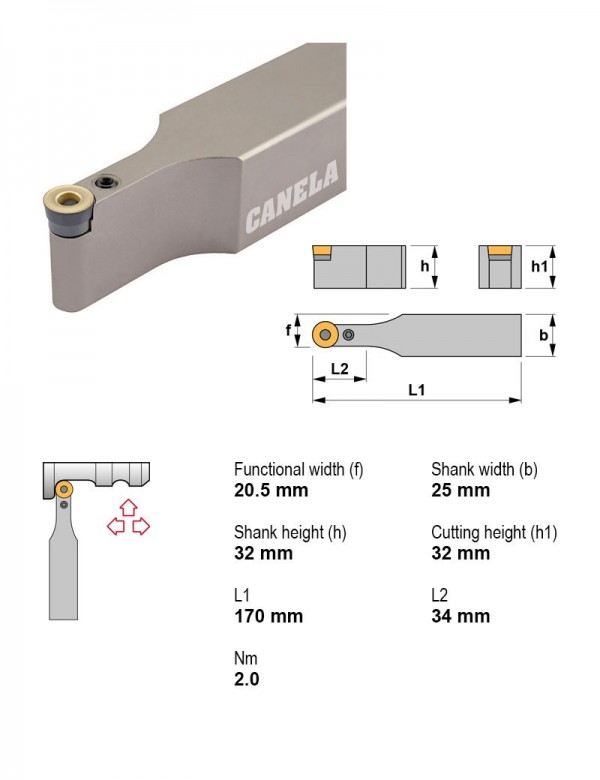

Державка токарная, 32X25, 45°, Под пластину, I.C. 16 мм, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRDCN3225P16

Державка токарная, 32X25, 45°, Под пластину, I.C. 16 мм, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияНейтральное
Под пластину, I.C.16 мм
Задний уголПоложительный
Сечение державки32X25
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRDCN2020K10Квадратный хвостовикНетНейтральноеПоложительный20X2010
PRDCN2020K12Квадратный хвостовикНетНейтральноеПоложительный20X2012.7
PRDCN2525M10Квадратный хвостовикНетНейтральноеПоложительный25X2510
PRDCN2525M12Квадратный хвостовикНетНейтральноеПоложительный25X2512.7
PRDCN3225P10Квадратный хвостовикНетНейтральноеПоложительный32X2510
PRDCN3225P12Квадратный хвостовикНетНейтральноеПоложительный32X2512.7
PRDCN3225P16Квадратный хвостовикНетНейтральноеПоложительный32X2516Текущая
PRDCN3232P12Квадратный хвостовикНетНейтральноеПоложительный32X3212.7
PRDCN3232P16Квадратный хвостовикНетНейтральноеПоложительный32X3216
PRDCN3232P20Квадратный хвостовикНетНейтральноеПоложительный32X32—
PRDCN4025S12Квадратный хвостовикНетНейтральноеПоложительный40X2512.7
PRDCN4040S20Квадратный хвостовикНетНейтральноеПоложительный40X40—
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRDCN3225P16.

Запчасти к инструменту2

  • 3816Пластина опорная круглая 3816
  • 8116Рычаг прижимной 8116

Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1

  • 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм

Винты для пластин1

  • 1706Винт рычажного зажима M6×1 1706

Оправки расточные1

  • PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм

Фрезы концевые монолитные1

  • 6054116Фреза монолитная Ø16 мм, 5 зуб., хвостовик Ø16 мм, Длина 109 мм
