Canela · Державки токарные — профилирование, точение · арт. PRDCN3225P12

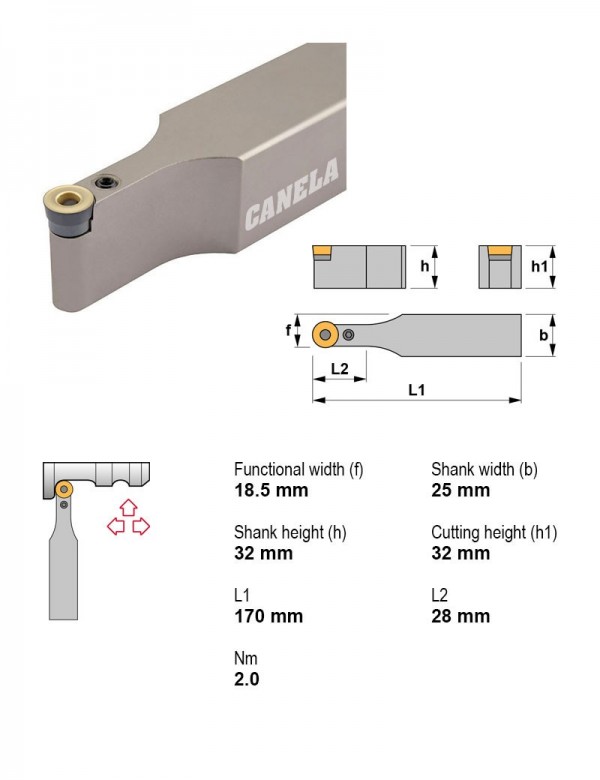

Державка токарная, 32X25, 45°
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 45° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Нейтральное |
| Задний угол | Положительный |
| Сечение державки | 32X25 |
| Форма пластины | R — круглая |
Другие типоразмеры серии
Державки токарные — профилирование, точение — 307 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PDNNR5032S15 | 63° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | D — ромбическая 55° | 50X32 | |
| PRDCN2020K10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 20X20 | |
| PRDCN2020K12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 20X20 | |
| PRDCN2525M10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 25X25 | |
| PRDCN2525M12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 25X25 | |
| PRDCN3225P10 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X25 | |
| PRDCN3225P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X25 | Текущая |
| PRDCN3225P16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X25 | |
| PRDCN3232P12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X32 | |
| PRDCN3232P16 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X32 | |
| PRDCN3232P20 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 32X32 | |
| PRDCN4025S12 | 45° | Рычажный зажим | Квадратный хвостовик | Нет | Нейтральное | Положительный | R — круглая | 40X25 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PRDCN3225P12.
Пластины токарные по ISO 18325
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
- RCGT0803M0-APKM15Пластина токарная, круглая, IC 8,0 мм, сплав KM15
- RCMT0803M0TN15Пластина токарная, круглая, IC 8,0 мм, сплав TN15
- RCMT1204M0TL20Пластина токарная, круглая, IC 12,0 мм, сплав TL20
- RCMT1204M0TN15Пластина токарная, круглая, IC 12,0 мм, сплав TN15
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Оправки расточные1
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое
Документы по позиции
Для этой позиции технический лист пока не привязан.
