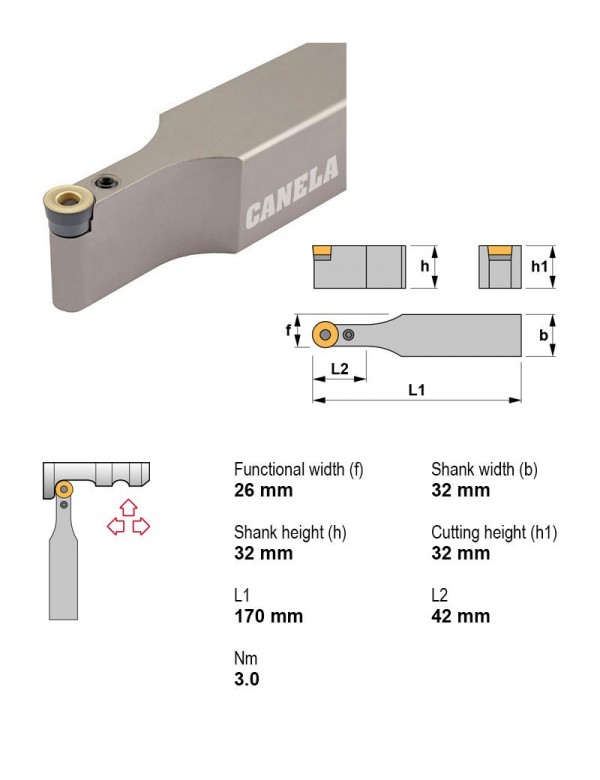

Державка токарная, 32X32, 45°, Задний угол Положительный
Canela · Державки токарные — рычажный зажим, пластина R (круглая) · арт. PRDCN3232P20

Державка токарная, 32X32, 45°, Задний угол Положительный

Применениепрофилирование, точение
Главный угол в плане45°
Крепление пластиныРычажный зажим
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияНейтральное
Задний уголПоложительный
Сечение державки32X32
Форма пластиныR — круглая

Другие типоразмеры серии

Державки токарные — рычажный зажим, пластина R (круглая) — 61 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголСечение державкиПод пластину, I.C., ммВ список
PRDCN2525M12Квадратный хвостовикНетНейтральноеПоложительный25X2512.7
PRDCN3225P10Квадратный хвостовикНетНейтральноеПоложительный32X2510
PRDCN3225P12Квадратный хвостовикНетНейтральноеПоложительный32X2512.7
PRDCN3225P16Квадратный хвостовикНетНейтральноеПоложительный32X2516
PRDCN3232P12Квадратный хвостовикНетНейтральноеПоложительный32X3212.7
PRDCN3232P16Квадратный хвостовикНетНейтральноеПоложительный32X3216
PRDCN3232P20Квадратный хвостовикНетНейтральноеПоложительный32X32—Текущая
PRDCN4025S12Квадратный хвостовикНетНейтральноеПоложительный40X2512.7
PRDCN4040S20Квадратный хвостовикНетНейтральноеПоложительный40X40—
PRDCN4040S25Квадратный хвостовикНетНейтральноеПоложительный40X4025.4
PRDCN4040U25Квадратный хвостовикНетНейтральноеПоложительный40X4025.4
PRDCN5050U25Квадратный хвостовикНетНейтральноеПоложительный50X5025.4
Показать ещё · всего в серии 61

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PRDCN3232P20.

Винты для пластин2

  • 1708Винт рычажного зажима M8×1 1708
  • 4115Штифт стопорный 4115

Запчасти к инструменту2

  • 3820Пластина опорная круглая 3820
  • 8120Рычаг прижимной 8120

Державки резьбовые токарные1

  • PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть

Документы по позиции

Для этой позиции документы пока не привязаны.
