Canela · Пластины токарные — форма S (квадратная 90°) · арт. SNMM250724TN30

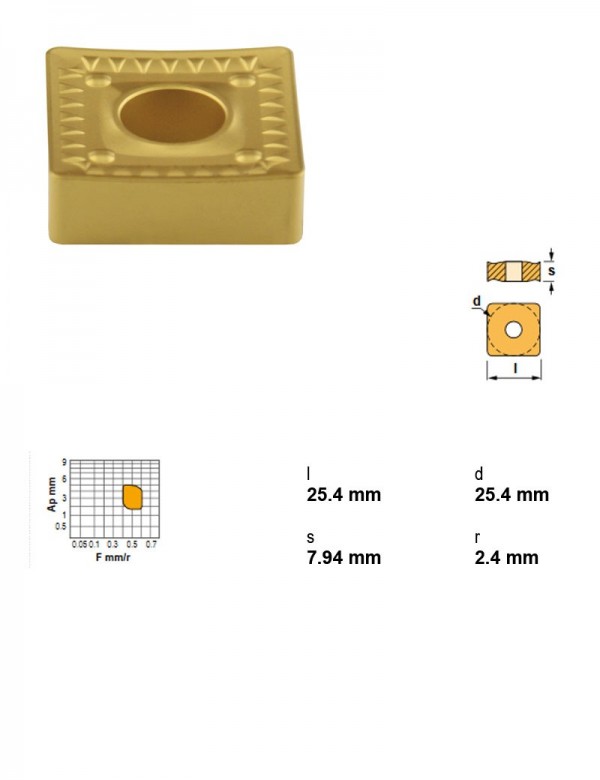

Пластина токарная, квадратная 90°, IC 25,4 мм, сплав TN30
| Применение | Точение |
|---|---|
| Радиус при вершине | 2.4 |
| Характер резания | Лёгкое прерывание |
| Марка сплава | TN30 |
| I.C. | 25,4 мм |
| Вид обработки | Черновая |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | S — квадратная 90° |
| Толщина пластины | 7,94 мм |
Другие типоразмеры серии
Пластины токарные — форма S (квадратная 90°) — 60 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | I.C., мм | Радиус при вершине | Применение | Группа материалов | Задний угол | Толщина пластины, мм | В список |
|---|---|---|---|---|---|---|---|---|
| SNMG120408MHC-TN30 | TN30 | 12,7 | 0.8 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG120408TC-TS20 | TS20 | 12,7 | 0.8 | Точение | Жаропрочные сплавы и титан | Отрицательный | 4,76 | |
| SNMG120412RC-TN30 | TN30 | 12,7 | 1.2 | Точение | Сталь | Отрицательный | 4,76 | |
| SNMG150612RC-TN30 | TN30 | 15,88 | 1.2 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMG190616RC-TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM190616TN30 | TN30 | 19,05 | 1.6 | Точение | Сталь | Отрицательный | 6,35 | |
| SNMM250724TN30 | TN30 | 25,4 | 2.4 | Точение | Сталь | Отрицательный | 7,94 | Текущая |
| SPMR090308TN20 | TN20 | 9,52 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120304TN15 | TN15 | 12,7 | 0.4 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120308PM25 | PM25 | 12,7 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMR120308TN20 | TN20 | 12,7 | 0.8 | Точение | Сталь | Положительный | 3,18 | |
| SPMW120408TL20 | TL20 | 12,7 | 0.8 | Точение | Сталь | Положительный | 4,76 |
Совместимость
Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций SNMM250724TN30 указан производителем как подходящий.
Державки токарные по ISO 560822
- PSBNL4040S25Державка токарная, 40X40, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSBNL5050T25Державка токарная, 50X50, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSBNR4040S25Державка токарная, 40X40, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSBNR5050T25Державка токарная, 50X50, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSC63-PSDNN00065-25Державка токарная Ø63 мм, 45°, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSC80-PSDNN00080-25Державка токарная Ø80 мм, 45°, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSC80-PSKNL55080-25Державка токарная Ø80 мм, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм
- PSC80-PSKNR55080-25Державка токарная Ø80 мм, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм
- PSC80-PSRNL45080-25Державка токарная Ø80 мм, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм
- PSC80-PSRNR45080-25Державка токарная Ø80 мм, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSC80-PSSNR55070-25Державка токарная Ø80 мм, 45°, правое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSDNN4040S25Державка токарная, 40X40, 45°, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSDNN5050T25Державка токарная, 50X50, 45°, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSKNL4040S25Державка токарная, 40X40, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSKNL5050T25Державка токарная, 50X50, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSKNR4040S25Державка токарная, 40X40, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSKNR5050T25Державка токарная, 50X50, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSSNL4040S25Державка токарная, 40X40, 45°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSSNL5050T25Державка токарная, 50X50, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSSNR4040S25Державка токарная, 40X40, 45°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
- PSSNR5050T25Державка токарная, 50X50, 45°, правое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
