Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. PSC32-MWLNR13075-06

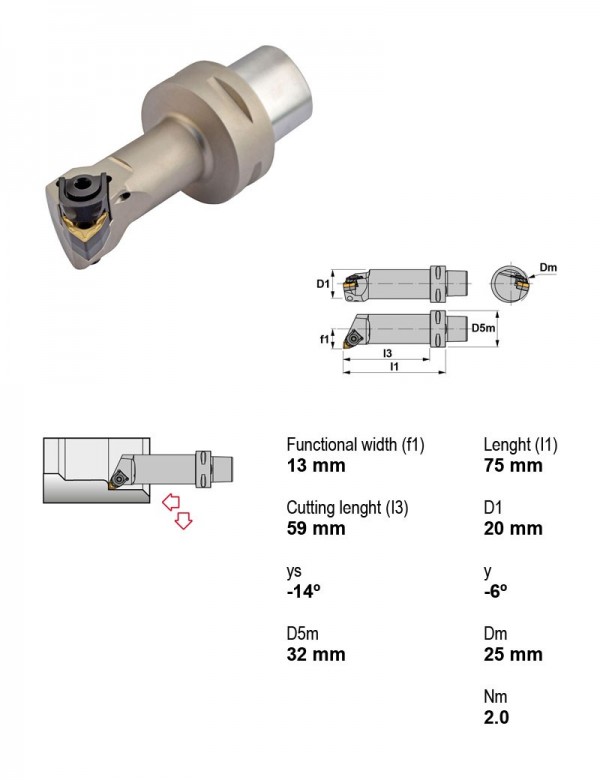

Оправка расточная Ø32 мм, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 32 |
| Задний угол | Отрицательный |
| Форма пластины | W — тригональная 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PCLNR16CA-12 | 95° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | C — ромбическая 80° | — | |
| PCLNR20CA-12 | 95° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | C — ромбическая 80° | — | |
| PCLNR25CA-16 | 95° | Рычажный зажим | Картридж | Нет | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC32-DSDNN00048-12 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | 32 | |
| PSC32-MWLNL13075-06 | 95° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | W — тригональная 80° | 32 | |
| PSC32-MWLNL17090-06 | 95° | Клиновой или двойной зажим | PSC | Есть | Левое | Отрицательный | W — тригональная 80° | 32 | |
| PSC32-MWLNR13075-06 | 95° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | W — тригональная 80° | 32 | Текущая |
| PSC32-MWLNR17090-06 | 95° | Клиновой или двойной зажим | PSC | Есть | Правое | Отрицательный | W — тригональная 80° | 32 | |
| PSC32-PCLNL17090-12 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | 32 | |
| PSC32-PCLNL22064-12 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | 32 | |
| PSC32-PCLNL22096-12 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | 32 | |
| PSC32-PCLNR17090-12 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 32 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-MWLNR13075-06.
Пластины токарные по ISO 18322
- WNMG060404MC-TN15Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN15
- WNMG060404MC-TN35Пластина токарная, тригональная 80°, IC 9,52 мм, сплав TN35
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Документы по позиции
Для этой позиции технический лист пока не привязан.
