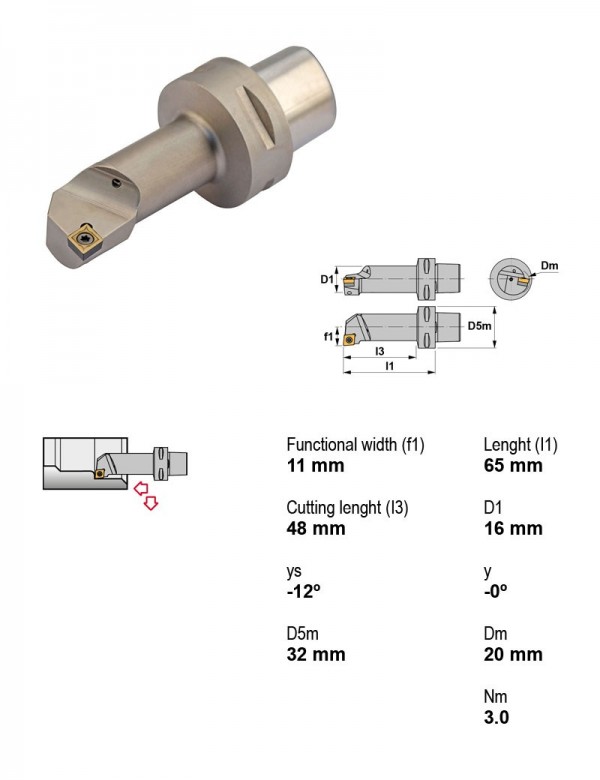

Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. PSC32-SCLCR11065-09
Оправка расточная Ø32 мм, 95°, правое, Диаметр корпуса 11 мм, Длина корпуса 65 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Диаметр корпуса | 11 мм |
| Длина корпуса | 65 мм |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC32-SCLCR11065-09 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC32-SCLCR11065-09 →
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|
| PSC32-SCLCL11065-09 | внутреннее торцевание, внутреннее точение | 95° | Есть | Левое | 32 | 9.52 | |
| PSC32-SCLCL13075-09 | внутреннее торцевание, внутреннее точение | 95° | Есть | Левое | 32 | 9.52 | |
| PSC32-SCLCL17090-09 | внутреннее торцевание, внутреннее точение | 95° | Есть | Левое | 32 | 9.52 | |
| PSC32-SCLCL17090-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Левое | 32 | 12.7 | |
| PSC32-SCLCL22064-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Левое | 32 | 12.7 | |
| PSC32-SCLCL22096-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Левое | 32 | 12.7 | |
| PSC32-SCLCR11065-09 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 32 | 9.52 | Текущая |
| PSC32-SCLCR13075-09 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 32 | 9.52 | |
| PSC32-SCLCR17090-09 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 32 | 9.52 | |
| PSC32-SCLCR17090-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 32 | 12.7 | |
| PSC32-SCLCR22064-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 32 | 12.7 | |
| PSC32-SCLCR22096-12 | внутреннее торцевание, внутреннее точение | 95° | Есть | Правое | 32 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-SCLCR11065-09.
Пластины токарные по ISO 18326
- CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Применение Точение, Радиус при вершине 0,2
- CCGT09T304-ALKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Применение фрезерование, точение, Радиус при вершине 0,4
- CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Применение Точение, Радиус при вершине 0,8
- CCMT09T304TL20Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- CCMT09T308TN30Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
- CCMW09T304PM25Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав PM25
Винты для пластин1
- 1440-IPВинт Torx M4×0,7 1440-IP
Запчасти к инструменту1
- 5515-IPКлюч Torx T15 5515-IP
Пластины фрезерные1
- CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
Документы по позиции
Для этой позиции документы пока не привязаны.
