Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. PSC32-SCLCL17090-09

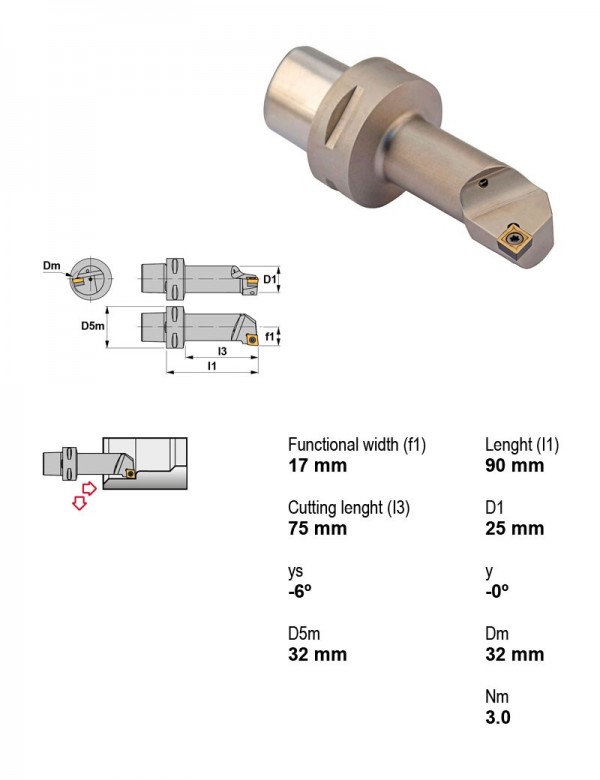

Оправка расточная Ø32 мм, 95°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC32-PCLNL22096-12 | 95° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | 32 | |
| PSC32-PCLNR17090-12 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 32 | |
| PSC32-PCLNR22064-12 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 32 | |
| PSC32-PCLNR22096-12 | 95° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | 32 | |
| PSC32-SCLCL11065-09 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 32 | |
| PSC32-SCLCL13075-09 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 32 | |
| PSC32-SCLCL17090-09 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 32 | Текущая |
| PSC32-SCLCL17090-12 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 32 | |
| PSC32-SCLCL22064-12 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 32 | |
| PSC32-SCLCL22096-12 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | 32 | |
| PSC32-SCLCR11065-09 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | 32 | |
| PSC32-SCLCR13075-09 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | 32 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-SCLCL17090-09.
Пластины фрезерные5
- CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
- CCGT09T304-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
- CCMT09T304TL20Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TL20
- CCMT09T308TN30Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TN30
- CCMW09T304PM25Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав PM25
Пластины токарные по ISO 18322
- CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15
- CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое
Документы по позиции
Для этой позиции технический лист пока не привязан.
