Canela · Пластины токарные — точение · арт. CCGT09T302-APKM15

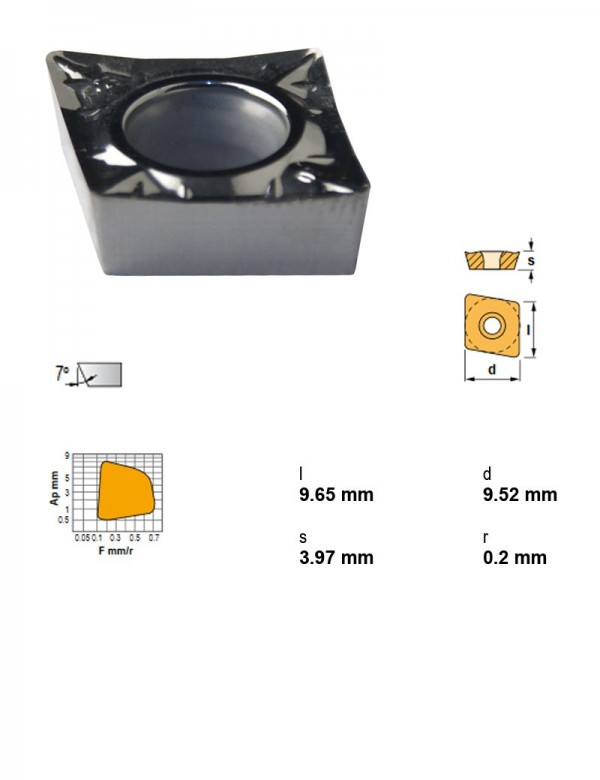

Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.2 |
| Марка сплава | KM15 |
| Вписанная окружность (IC) | 9,52 |
| Группа материалов | Чугун |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 3,97 |
Другие типоразмеры серии
Пластины токарные — точение — 367 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Марка сплава | Группа материалов | Форма пластины | Толщина пластины | Вписанная окружность (IC) | Задний угол | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|---|
| CCET030102KM15 | KM15 | Чугун | C — ромбическая 80° | 1,59 | 3,5 | Положительный | 0.2 | |
| CCET030102TN15 | TN15 | Сталь | C — ромбическая 80° | 1,59 | 3,5 | Положительный | 0.2 | |
| CCET040102KM15 | KM15 | Чугун | C — ромбическая 80° | 1,59 | 4,3 | Положительный | 0.2 | |
| CCET040102TN15 | TN15 | Сталь | C — ромбическая 80° | 1,59 | 4,3 | Положительный | 0.2 | |
| CCGT09T302-APKM15 | KM15 | Чугун | C — ромбическая 80° | 3,97 | 9,52 | Положительный | 0.2 | Текущая |
| CCGT09T304-APKM15 | KM15 | Чугун | C — ромбическая 80° | 3,97 | 9,52 | Положительный | 0.4 | |
| CCGT09T308-APKM15 | KM15 | Чугун | C — ромбическая 80° | 3,97 | 9,52 | Положительный | 0.8 | |
| CCGT060202-APKM15 | KM15 | Чугун | C — ромбическая 80° | 2,38 | 6,35 | Положительный | 0.2 | |
| CCGT060204-APKM15 | KM15 | Чугун | C — ромбическая 80° | 2,38 | 6,35 | Положительный | 0.4 | |
| CCGT120402-APKM15 | KM15 | Чугун | C — ромбическая 80° | 4,76 | 12,7 | Положительный | 0.2 | |
| CCGT120404-APKM15 | KM15 | Чугун | C — ромбическая 80° | 4,76 | 12,7 | Положительный | 0.4 | |
| CCGT120408-APKM15 | KM15 | Чугун | C — ромбическая 80° | 4,76 | 12,7 | Положительный | 0.8 |
Совместимость
Связанные позиции по данным производителя — 94 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CCGT09T302-APKM15 указан производителем как подходящий.
Оправки расточные49
- A16M-SCLCL09Оправка расточная Ø16 мм, 95°, левое
- A16M-SCLCR09Оправка расточная Ø16 мм, 95°, правое
- A20Q-SCLCL09Оправка расточная Ø20 мм, 95°, левое
- A20Q-SCLCR09Оправка расточная Ø20 мм, 95°, правое
- A25R-SCLCL09Оправка расточная Ø25 мм, 95°, левое
- A25R-SCLCR09Оправка расточная Ø25 мм, 95°, правое
- A25X-SCLCL09-NОправка расточная Ø25 мм, 95°, левое
- A25X-SCLCR09-NОправка расточная Ø25 мм, 95°, правое
- E16R-SCLCL09Оправка расточная Ø16 мм, 95°, левое
- E16R-SCLCR09Оправка расточная Ø16 мм, 95°, правое
- E20S-SCLCL09Оправка расточная Ø20 мм, 95°, левое
- E20S-SCLCR09Оправка расточная Ø20 мм, 95°, правое
- PSC32-SCLCL11065-09Оправка расточная Ø32 мм, 95°, левое
- PSC32-SCLCL13075-09Оправка расточная Ø32 мм, 95°, левое
- PSC32-SCLCL17090-09Оправка расточная Ø32 мм, 95°, левое
- PSC32-SCLCR11065-09Оправка расточная Ø32 мм, 95°, правое
- PSC32-SCLCR13075-09Оправка расточная Ø32 мм, 95°, правое
- PSC32-SCLCR17090-09Оправка расточная Ø32 мм, 95°, правое
- PSC40-SCLCL11070-09Оправка расточная Ø40 мм, 95°, левое
- PSC40-SCLCL13080-09Оправка расточная Ø40 мм, 95°, левое
- PSC40-SCLCL17090-09Оправка расточная Ø40 мм, 95°, левое
- PSC40-SCLCL27080-09Оправка расточная Ø40 мм, 95°, левое
- PSC40-SCLCR11070-09Оправка расточная Ø40 мм, 95°, правое
- PSC40-SCLCR13080-09Оправка расточная Ø40 мм, 95°, правое
- PSC40-SCLCR17090-09Оправка расточная Ø40 мм, 95°, правое
- PSC40-SCLCR27080-09Оправка расточная Ø40 мм, 95°, правое
- PSC50-SCLCL11070-09Оправка расточная Ø50 мм, 95°, левое
- PSC50-SCLCL13080-09Оправка расточная Ø50 мм, 95°, левое
- PSC50-SCLCL17090-09Оправка расточная Ø50 мм, 95°, левое
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое
- PSC50-SCLCR11070-09Оправка расточная Ø50 мм, 95°, правое
- PSC50-SCLCR13080-09Оправка расточная Ø50 мм, 95°, правое
- PSC50-SCLCR17090-09Оправка расточная Ø50 мм, 95°, правое
- PSC50-SCLCR35100-09Оправка расточная Ø50 мм, 95°, правое
- S12M-SCLCL09Оправка расточная Ø12 мм, 95°, левое
- S12M-SCLCR09Оправка расточная Ø12 мм, 95°, правое
- S12Q-SCLCL09Оправка расточная Ø12 мм, 95°, левое
- S12Q-SCLCR09Оправка расточная Ø12 мм, 95°, правое
- S16R-SCLCL09Оправка расточная Ø16 мм, 95°, левое
- S16R-SCLCR09Оправка расточная Ø16 мм, 95°, правое
Показаны первые 40 из 49. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560829
- PSC32-SCLCL22040-09Державка токарная Ø32 мм, 95°, левое
- PSC32-SCLCR22040-09Державка токарная Ø32 мм, 95°, правое
- PSC40-SCLCL27050-09Державка токарная Ø40 мм, 95°, левое
- PSC40-SCLCR27050-09Державка токарная Ø40 мм, 95°, правое
- PSC50-SCLCL35060-09Державка токарная Ø50 мм, 95°, левое
- PSC50-SCLCR35060-09Державка токарная Ø50 мм, 95°, правое
- PSC63-SCLCL45065-09Державка токарная Ø63 мм, 95°, левое
- PSC63-SCLCR45065-09Державка токарная Ø63 мм, 95°, правое
- SCACL1212F09Державка токарная, 12X12, 90°, левое
- SCACL1212M09Державка токарная, 12X12, 90°, левое
- SCACL1616H09Державка токарная, 16X16, 90°, левое
- SCACL1616M06Державка токарная, 16X16, 90°, левое
- SCACL1616M09Державка токарная, 16X16, 90°, левое
- SCACR1212F09Державка токарная, 12X12, 90°, правое
- SCACR1212M09Державка токарная, 12X12, 90°, правое
- SCACR1616H09Державка токарная, 16X16, 90°, правое
- SCACR1616M09Державка токарная, 16X16, 90°, правое
- SCLCL1212F09Державка токарная, 12X12, 95°, левое
- SCLCL1212M09Державка токарная, 12X12, 95°, левое
- SCLCL1616H09Державка токарная, 16X16, 95°, левое
- SCLCL1616M09Державка токарная, 16X16, 95°, левое
- SCLCL2020K09-AДержавка токарная, 20X20, 95°, левое
- SCLCL2525M09-AДержавка токарная, 25X25, 95°, левое
- SCLCR1212F09Державка токарная, 12X12, 95°, правое
- SCLCR1212M09Державка токарная, 12X12, 95°, правое
- SCLCR1616H09Державка токарная, 16X16, 95°, правое
- SCLCR1616M09Державка токарная, 16X16, 95°, правое
- SCLCR2020K09-AДержавка токарная, 20X20, 95°, правое
- SCLCR2525M09-AДержавка токарная, 25X25, 95°, правое
Свёрла корпусные со сменными пластинами12
- 023400017Сверло сборное Ø17 мм, хвостовик Ø16 мм
- 023400018Сверло сборное Ø18 мм, хвостовик Ø16 мм
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
- 023400020Сверло сборное Ø20 мм, хвостовик Ø16 мм
- 023400022Сверло сборное Ø22 мм, хвостовик Ø16 мм
- 023400025Сверло сборное Ø25 мм, хвостовик Ø16 мм
- 023400026Сверло сборное Ø26 мм, хвостовик Ø16 мм
- 023400028Сверло сборное Ø28 мм, хвостовик Ø16 мм
- 023400030Сверло сборное Ø30 мм, хвостовик Ø16 мм
- 023400032Сверло сборное Ø32 мм, хвостовик Ø16 мм
- 023400033Сверло сборное Ø33 мм, хвостовик Ø16 мм
- 961461033Сверло сборное Ø33 80 мм, 4 зуб., хвостовик Ø16 20 мм
Головки расточные регулируемые4
- 63.15.2940Головка расточная черновая DIN 238
- 63.20.3950Головка расточная черновая DIN 238
- 64.15.2940Головка расточная чистовая DIN 238
- 64.20.3950Головка расточная чистовая DIN 238
Документы по позиции
Для этой позиции технический лист пока не привязан.
