Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CCGT09T308-APKM15

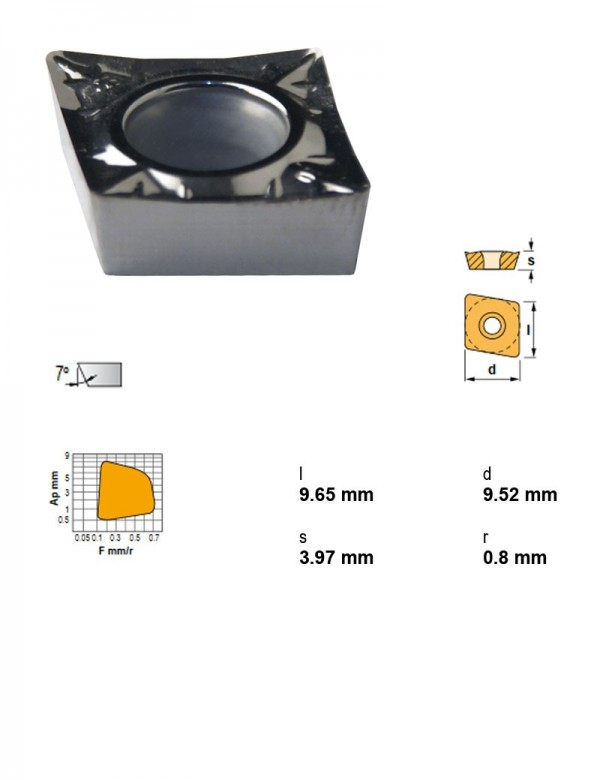

Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8
| Применение | Точение |
|---|---|
| Радиус при вершине | 0.8 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | KM15 |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Чугун |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 3,97 мм |
Другие типоразмеры серии
Пластины токарные — форма C (ромбическая 80°) — 71 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CCET030102KM15 | 0.2 | KM15 | 3,5 | Чугун | Положительный | 1,59 | — | — | |
| CCET030102TN15 | 0.2 | TN15 | 3,5 | Сталь | Положительный | 1,59 | — | — | |
| CCET040102KM15 | 0.2 | KM15 | 4,3 | Чугун | Положительный | 1,59 | — | — | |
| CCET040102TN15 | 0.2 | TN15 | 4,3 | Сталь | Положительный | 1,59 | — | — | |
| CCGT09T302-APKM15 | 0.2 | KM15 | 9,52 | Чугун | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCGT09T304-APKM15 | 0.4 | KM15 | 9,52 | Чугун | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCGT09T308-APKM15 | 0.8 | KM15 | 9,52 | Чугун | Положительный | 3,97 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | Текущая |
| CCGT060202-APKM15 | 0.2 | KM15 | 6,35 | Чугун | Положительный | 2,38 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCGT060204-APKM15 | 0.4 | KM15 | 6,35 | Чугун | Положительный | 2,38 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCGT120402-APKM15 | 0.2 | KM15 | 12,7 | Чугун | Положительный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCGT120404-APKM15 | 0.4 | KM15 | 12,7 | Чугун | Положительный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCGT120408-APKM15 | 0.8 | KM15 | 12,7 | Чугун | Положительный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 96 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CCGT09T308-APKM15 указан производителем как подходящий.
Оправки расточные49
- A16M-SCLCL09Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A16M-SCLCR09Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A20Q-SCLCL09Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A20Q-SCLCR09Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25R-SCLCL09Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25R-SCLCR09Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25X-SCLCL09-NОправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25X-SCLCR09-NОправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- E16R-SCLCL09Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- E16R-SCLCR09Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- E20S-SCLCL09Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- E20S-SCLCR09Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC32-SCLCL11065-09Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC32-SCLCL13075-09Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC32-SCLCL17090-09Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC32-SCLCR11065-09Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC32-SCLCR13075-09Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC32-SCLCR17090-09Оправка расточная Ø32 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SCLCL11070-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCL13080-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCL17090-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCL27080-09Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR11070-09Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR13080-09Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR17090-09Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR27080-09Оправка расточная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCL11070-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SCLCL13080-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SCLCL17090-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SCLCR11070-09Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SCLCR13080-09Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SCLCR17090-09Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SCLCR35100-09Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S12M-SCLCL09Оправка расточная Ø12 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S12M-SCLCR09Оправка расточная Ø12 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S12Q-SCLCL09Оправка расточная Ø12 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S12Q-SCLCR09Оправка расточная Ø12 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S16R-SCLCL09Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S16R-SCLCR09Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Показаны первые 40 из 49. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560829
- PSC32-SCLCL22040-09Державка токарная Ø32 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC32-SCLCR22040-09Державка токарная Ø32 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SCLCL27050-09Державка токарная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SCLCR27050-09Державка токарная Ø40 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SCLCL35060-09Державка токарная Ø50 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SCLCR35060-09Державка токарная Ø50 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SCLCL45065-09Державка токарная Ø63 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SCLCR45065-09Державка токарная Ø63 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCACL1212F09Державка токарная, 12X12, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
- SCACL1212M09Державка токарная, 12X12, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
- SCACL1616H09Державка токарная, 16X16, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCACL1616M06Державка токарная, 16X16, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SCACL1616M09Державка токарная, 16X16, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCACR1212F09Державка токарная, 12X12, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
- SCACR1212M09Державка токарная, 12X12, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
- SCACR1616H09Державка токарная, 16X16, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCACR1616M09Державка токарная, 16X16, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCLCL1212F09Державка токарная, 12X12, 95°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
- SCLCL1212M09Державка токарная, 12X12, 95°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
- SCLCL1616H09Державка токарная, 16X16, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCLCL1616M09Державка токарная, 16X16, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCLCL2020K09-AДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- SCLCL2525M09-AДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- SCLCR1212F09Державка токарная, 12X12, 95°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
- SCLCR1212M09Державка токарная, 12X12, 95°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
- SCLCR1616H09Державка токарная, 16X16, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCLCR1616M09Державка токарная, 16X16, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCLCR2020K09-AДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Положительный
- SCLCR2525M09-AДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
Свёрла корпусные со сменными пластинами12
- 023400017Сверло сборное Ø17 мм, хвостовик Ø16 мм
- 023400018Сверло сборное Ø18 мм, хвостовик Ø16 мм
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
- 023400020Сверло сборное Ø20 мм, хвостовик Ø16 мм
- 023400022Сверло сборное Ø22 мм, хвостовик Ø16 мм
- 023400025Сверло сборное Ø25 мм, хвостовик Ø16 мм
- 023400026Сверло сборное Ø26 мм, хвостовик Ø16 мм
- 023400028Сверло сборное Ø28 мм, хвостовик Ø16 мм
- 023400030Сверло сборное Ø30 мм, хвостовик Ø16 мм
- 023400032Сверло сборное Ø32 мм, хвостовик Ø16 мм
- 023400033Сверло сборное Ø33 мм, хвостовик Ø16 мм
- 961461033Сверло сборное Ø33 80 мм, 4 зуб., хвостовик Ø16 20 мм
Головки расточные регулируемые4
- 63.15.2940Головка расточная черновая DIN 238, Ø29-40 мм
- 63.20.3950Головка расточная черновая DIN 238, Ø39-50 мм
- 64.15.2940Головка расточная чистовая DIN 238, Ø29-40 мм, Диаметр хвостовика 15 мм, Длина 42 мм
- 64.20.3950Головка расточная чистовая DIN 238, Ø39-50 мм, Диаметр хвостовика 20 мм, Длина 45 мм
Фрезы дисковые пазовые и отрезные2
- 13340704018Фреза сборная Ø40 мм, 2+2 зуб., хвостовик Ø25 мм
- 13343004018Фреза сборная Ø40 мм, 2+2 зуб., хвостовик MK3
Документы по позиции
Для этой позиции документы пока не привязаны.
