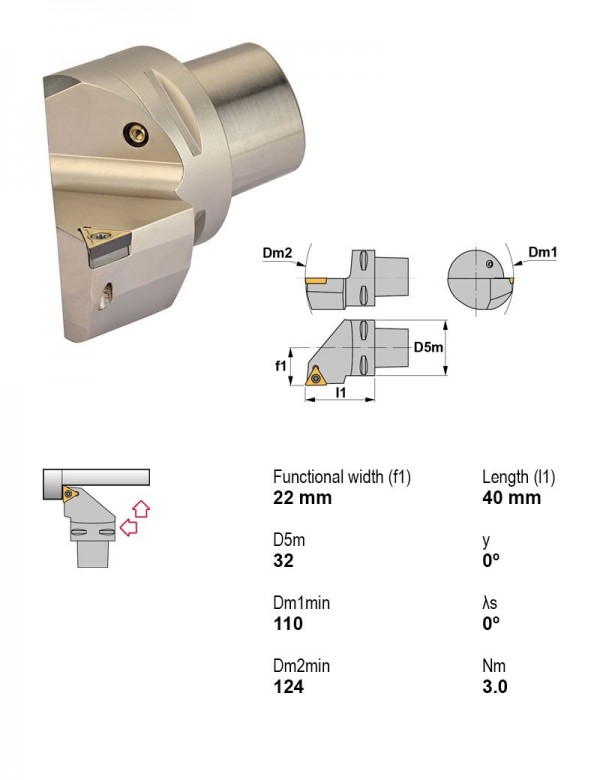

Canela · Державки токарные — центральный винт, пластина T (треугольная 60°) · арт. PSC32-STGCR22040-16
Державка токарная Ø32 мм, 90°, правое, Под пластину, I.C. 9,52 мм
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина T (треугольная 60°) — 124 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC32-STGCL22040-11 | внутреннее торцевание, точение | 90° | PSC | Есть | Левое | 6.35 | — | |
| PSC32-STGCL22040-16 | внутреннее торцевание, точение | 90° | PSC | Есть | Левое | 9.52 | — | |
| PSC32-STGCR22040-11 | внутреннее торцевание, точение | 90° | PSC | Есть | Правое | 6.35 | — | |
| PSC32-STGCR22040-16 | внутреннее торцевание, точение | 90° | PSC | Есть | Правое | 9.52 | — | Текущая |
| PSC32-STJCL22040-11 | внутреннее торцевание, точение | 93° | PSC | Есть | Левое | 6.35 | — | |
| PSC32-STJCL22040-16 | внутреннее торцевание, точение | 93° | PSC | Есть | Левое | 9.52 | — | |
| PSC32-STJCR22040-11 | внутреннее торцевание, точение | 93° | PSC | Есть | Правое | 6.35 | — | |
| PSC32-STJCR22040-16 | внутреннее торцевание, точение | 93° | PSC | Есть | Правое | 9.52 | — | |
| PSC40-STGCL27050-11 | внутреннее торцевание, точение | 90° | PSC | Есть | Левое | 6.35 | — | |
| PSC40-STGCL27050-16 | внутреннее торцевание, точение | 90° | PSC | Есть | Левое | 9.52 | — | |
| PSC40-STGCR27050-11 | внутреннее торцевание, точение | 90° | PSC | Есть | Правое | 6.35 | — | |
| PSC40-STGCR27050-16 | внутреннее торцевание, точение | 90° | PSC | Есть | Правое | 9.52 | — |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-STGCR22040-16.
Пластины токарные по ISO 18326
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 3414Пластина опорная треугольная 3414
Документы по позиции
Для этой позиции документы пока не привязаны.
