Canela · Державки токарные — внутреннее торцевание, точение · арт. PSC40-STGCL27050-16

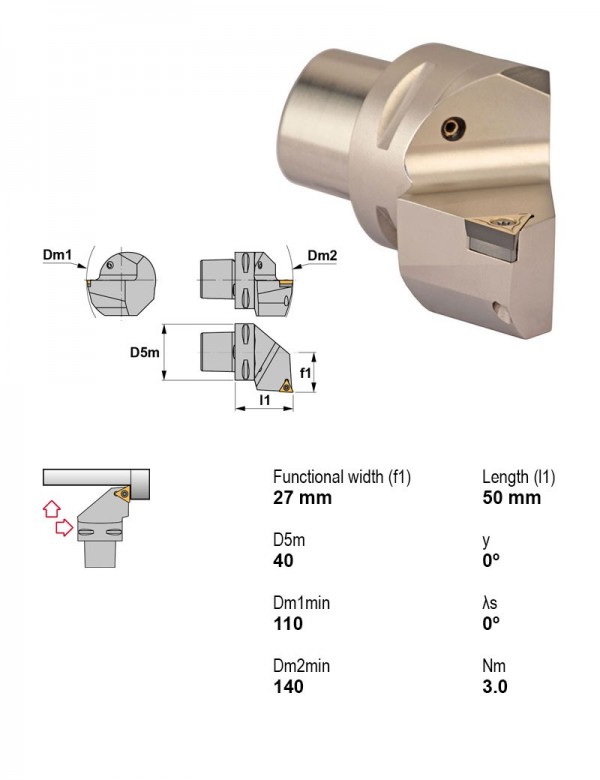

Державка токарная Ø40 мм, 90°, левое
| Применение | внутреннее торцевание, точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, точение — 310 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC32-STJCL22040-16 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | T — треугольная 60° | — | |
| PSC32-STJCR22040-11 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | T — треугольная 60° | — | |
| PSC32-STJCR22040-16 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | T — треугольная 60° | — | |
| PSC40-PSKNL27050-12 | 75° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC40-PSKNR27050-12 | 75° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC40-STGCL27050-11 | 90° | Центральный винт | PSC | Есть | Левое | Положительный | T — треугольная 60° | — | |
| PSC40-STGCL27050-16 | 90° | Центральный винт | PSC | Есть | Левое | Положительный | T — треугольная 60° | — | Текущая |
| PSC40-STGCR27050-11 | 90° | Центральный винт | PSC | Есть | Правое | Положительный | T — треугольная 60° | — | |
| PSC40-STGCR27050-16 | 90° | Центральный винт | PSC | Есть | Правое | Положительный | T — треугольная 60° | — | |
| PSC40-STJCL27050-11 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | T — треугольная 60° | — | |
| PSC40-STJCL27050-16 | 93° | Центральный винт | PSC | Есть | Левое | Положительный | T — треугольная 60° | — | |
| PSC40-STJCR27050-11 | 93° | Центральный винт | PSC | Есть | Правое | Положительный | T — треугольная 60° | — |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-STGCL27050-16.
Пластины токарные по ISO 18326
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
