Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. PSC32-SVQCL13070-11

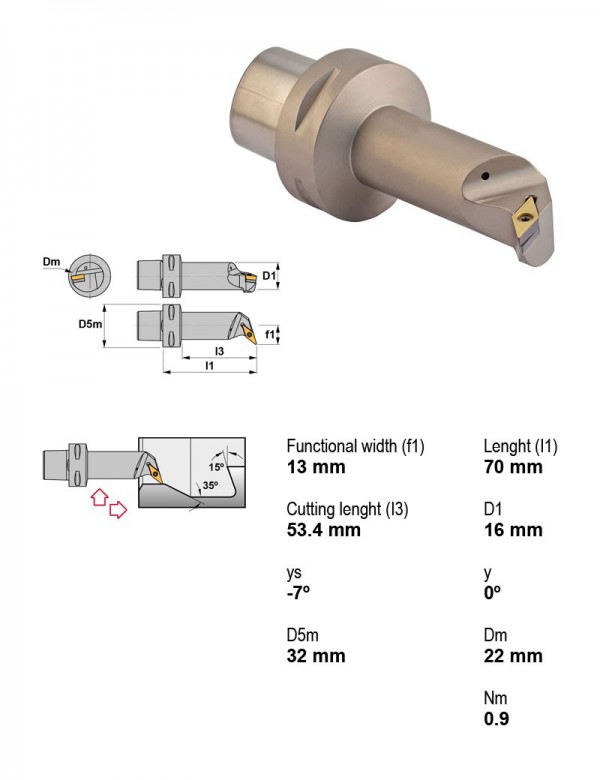

Оправка расточная Ø32 мм, 107°30', левое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC32-SVQBL18090-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 32 | Положительный | V — ромбическая 35° | |
| PSC32-SVQBL22064-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 32 | Положительный | V — ромбическая 35° | |
| PSC32-SVQBL22096-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 32 | Положительный | V — ромбическая 35° | |
| PSC32-SVQBR18090-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 32 | Положительный | V — ромбическая 35° | |
| PSC32-SVQBR22064-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 32 | Положительный | V — ромбическая 35° | |
| PSC32-SVQBR22096-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 32 | Положительный | V — ромбическая 35° | |
| PSC32-SVQCL13070-11 | 107°30' | Центральный винт | PSC | Есть | Левое | 32 | Положительный | V — ромбическая 35° | Текущая |
| PSC32-SVQCL15080-11 | 107°30' | Центральный винт | PSC | Есть | Левое | 32 | Положительный | V — ромбическая 35° | |
| PSC32-SVQCR13070-11 | 107°30' | Центральный винт | PSC | Есть | Правое | 32 | Положительный | V — ромбическая 35° | |
| PSC32-SVQCR15080-11 | 107°30' | Центральный винт | PSC | Есть | Правое | 32 | Положительный | V — ромбическая 35° | |
| PSC40-PDUNL17090-11 | 93° | Рычажный зажим | PSC | Есть | Левое | 40 | Отрицательный | D — ромбическая 55° | |
| PSC40-PDUNL22110-11 | 93° | Рычажный зажим | PSC | Есть | Левое | 40 | Отрицательный | D — ромбическая 55° |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-SVQCL13070-11.
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Пластины токарные по ISO 18321
- VCMT110304TN15Пластина токарная, ромбическая 35°, IC 6,35 мм, сплав TN15
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
