Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. PSC32-SVQBL22064-16

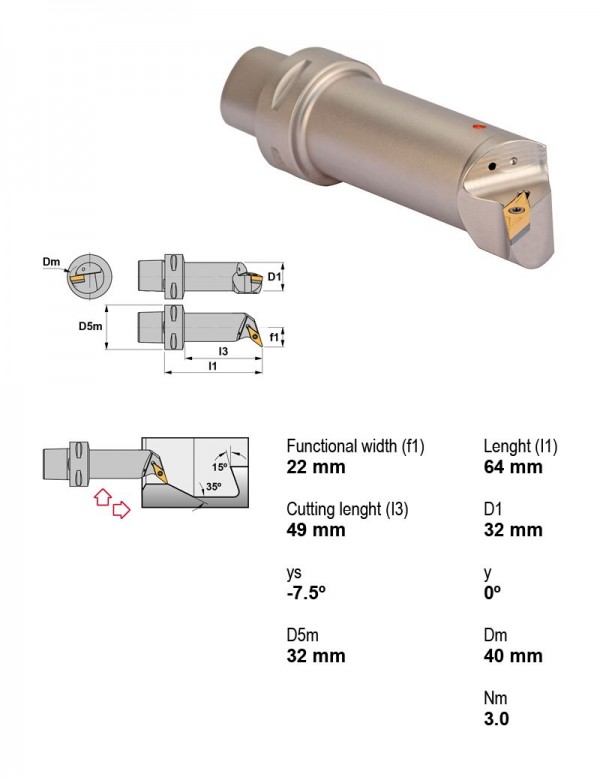

Оправка расточная Ø32 мм, 107°30', левое, Присоединение PSC, Под пластину, I.C. 9,52 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| A32S-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Есть | Правое | 32 | 9.52 | |
| A40T-SVQCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Есть | Левое | 40 | 9.52 | |
| A40T-SVQCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Расточная оправка | Есть | Правое | 40 | 9.52 | |
| A40T-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Есть | Левое | 40 | 9.52 | |
| A40T-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Есть | Правое | 40 | 9.52 | |
| PSC32-SVQBL18090-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Левое | 32 | 9.52 | |
| PSC32-SVQBL22064-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Левое | 32 | 9.52 | Текущая |
| PSC32-SVQBL22096-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Левое | 32 | 9.52 | |
| PSC32-SVQBR18090-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Правое | 32 | 9.52 | |
| PSC32-SVQBR22064-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Правое | 32 | 9.52 | |
| PSC32-SVQBR22096-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Правое | 32 | 9.52 | |
| PSC32-SVQCL13070-11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | PSC | Есть | Левое | 32 | 6.35 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-SVQBL22064-16.
Пластины токарные по ISO 18322
- VBMT160404TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- VBMT160408TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Крепление пластины Прижим Top Notch
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Крепление пластины Прижим за лунку, Под пластину, I.C. 15,88 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 3718Пластина опорная ромбическая 35° 3718
Подходит к позициям
У этих позиций PSC32-SVQBL22064-16 указан производителем как подходящий.
Головки расточные регулируемые3
- 66.50.100125Головка расточная чистовая DIN 238, Ø100-125 мм, Диаметр хвостовика 50 мм, Длина 100 мм
- 66.60.125160Головка расточная чистовая DIN 238, Ø125-160 мм, Диаметр хвостовика 60 мм, Длина 100 мм
- 66.60.160220Головка расточная чистовая DIN 238, Ø160-220 мм, Диаметр хвостовика 60 мм, Длина 100 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
