Canela · Оправки расточные — центральный винт, пластина V (ромбическая 35°) · арт. PSC32-SVQBL18090-16

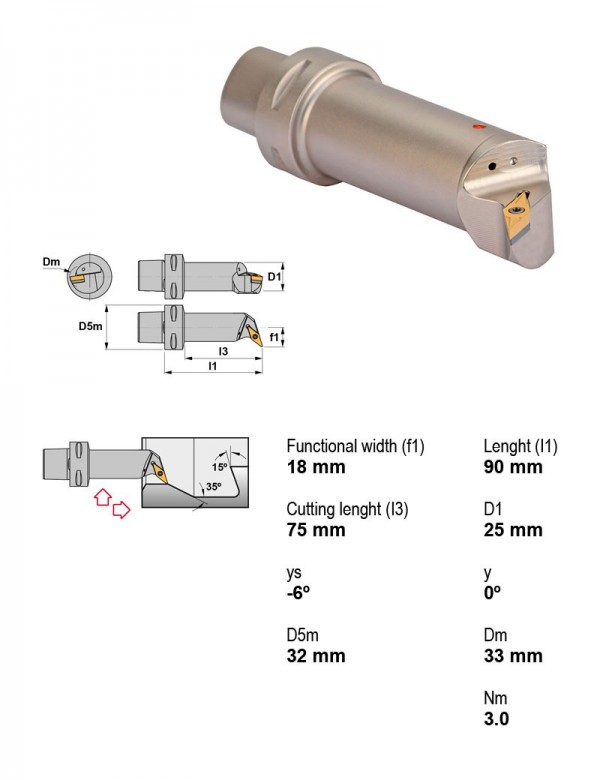

Оправка расточная Ø32 мм, 107°30', левое, Длина корпуса 90 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Диаметр корпуса | 18 мм |
| Длина корпуса | 90 мм |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина V (ромбическая 35°) — 118 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| A32S-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Левое | 32 | 9.52 | — | — | |
| A32S-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Правое | 32 | 9.52 | — | — | |
| A40T-SVQCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 40 | 9.52 | — | — | |
| A40T-SVQCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 40 | 9.52 | — | — | |
| A40T-SVUCL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Левое | 40 | 9.52 | — | — | |
| A40T-SVUCR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Есть | Правое | 40 | 9.52 | — | — | |
| PSC32-SVQBL18090-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 32 | 9.52 | 18 | 90 | Текущая |
| PSC32-SVQBL22064-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 32 | 9.52 | 22 | 64 | |
| PSC32-SVQBL22096-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Левое | 32 | 9.52 | 22 | 96 | |
| PSC32-SVQBR18090-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 32 | 9.52 | 18 | 90 | |
| PSC32-SVQBR22064-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 32 | 9.52 | 22 | 64 | |
| PSC32-SVQBR22096-16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 107°30' | Есть | Правое | 32 | 9.52 | 22 | 96 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-SVQBL18090-16.
Пластины токарные по ISO 18322
- VBMT160404TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- VBMT160408TN15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
Винты для пластин1
- 1335Винт Torx M3,5×0,6 1335
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм, Применение Канавки, Диаметр корпуса 35 мм, Длина корпуса 175 мм, Направление резания Правое
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое, Длина корпуса 55 мм, Крепление пластины Прижим за лунку, Задний угол Отрицательный
Запчасти к инструменту1
- 3718Пластина опорная ромбическая 35° 3718
Документы по позиции
Для этой позиции документы пока не привязаны.
