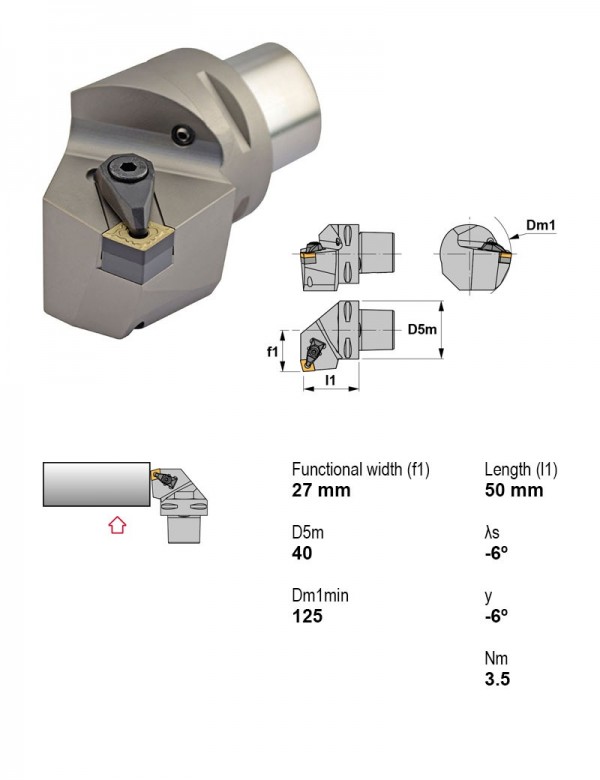

Canela · Державки токарные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC40-DCKNR27050-16
Державка токарная Ø40 мм, 75°, правое, Применение Внутреннее торцевание, Диаметр корпуса 27 мм, Задний угол Отрицательный
| Применение | Внутреннее торцевание |
|---|---|
| Главный угол в плане | 75° |
| Диаметр корпуса | 27 мм |
| Длина корпуса | 50 мм |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 15.88 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC40-DCKNR27050-16 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC40-DCKNR27050-16 →
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина C (ромбическая 80°) — 88 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Применение | Крепление пластины | Задний угол | Форма пластины | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PSC32-DCLNL22045-12 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 32 | 12.7 | 22 | 45 | |
| PSC32-DCLNR22040-09 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 32 | 9.52 | 22 | 40 | |
| PSC32-DCLNR22045-12 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 32 | 12.7 | 22 | 45 | |
| PSC40-DCKNL27050-12 | 75° | Есть | Левое | Внутреннее торцевание | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 12.7 | 27 | 50 | |
| PSC40-DCKNL27050-16 | 75° | Есть | Левое | Внутреннее торцевание | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 15.88 | 27 | 50 | |
| PSC40-DCKNR27050-12 | 75° | Есть | Правое | Внутреннее торцевание | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 12.7 | 27 | 50 | |
| PSC40-DCKNR27050-16 | 75° | Есть | Правое | Внутреннее торцевание | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 15.88 | 27 | 50 | Текущая |
| PSC40-DCLNL27050-09 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 9.52 | 27 | 50 | |
| PSC40-DCLNL27050-12 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 12.7 | 27 | 50 | |
| PSC40-DCLNL27055-16 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 15.88 | 27 | 55 | |
| PSC40-DCLNR27050-09 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 9.52 | 27 | 50 | |
| PSC40-DCLNR27050-12 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 12.7 | 27 | 50 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-DCKNR27050-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 1,2
