Canela · Державки токарные — внутреннее торцевание, профилирование, точение · арт. PSC40-DCLNL27055-16

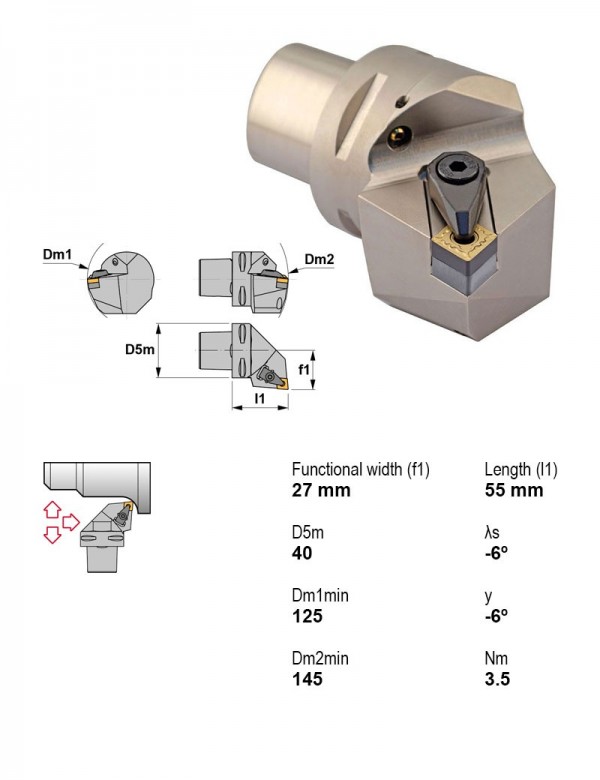

Державка токарная Ø40 мм, 95°, левое
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание, профилирование, точение — 333 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC32-SCLCL22040-09 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | — | |
| PSC32-SCLCL22040-12 | 95° | Центральный винт | PSC | Есть | Левое | Положительный | C — ромбическая 80° | — | |
| PSC32-SCLCR22040-09 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | — | |
| PSC32-SCLCR22040-12 | 95° | Центральный винт | PSC | Есть | Правое | Положительный | C — ромбическая 80° | — | |
| PSC40-DCLNL27050-09 | 95° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC40-DCLNL27050-12 | 95° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | |
| PSC40-DCLNL27055-16 | 95° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | Текущая |
| PSC40-DCLNR27050-09 | 95° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC40-DCLNR27050-12 | 95° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC40-DCLNR27055-16 | 95° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC40-DWLNL27050-06 | 95° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | W — тригональная 80° | — | |
| PSC40-DWLNL27050-08 | 95° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | W — тригональная 80° | — |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-DCLNL27055-16.
Пластины токарные по ISO 18322
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
- CNMG160612RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
