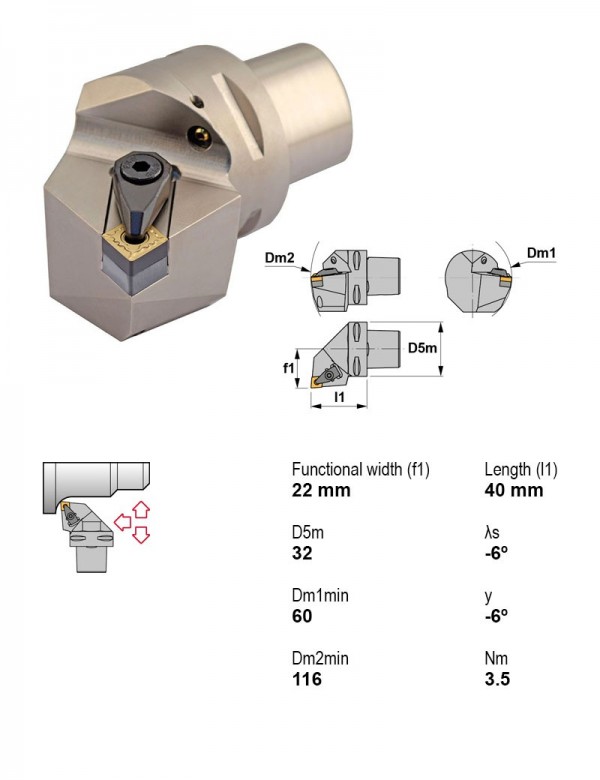

Canela · Державки токарные — прижим за лунку, пластина C (ромбическая 80°) · арт. PSC32-DCLNR22040-09
Державка токарная Ø32 мм, 95°, правое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, профилирование, точение |
|---|---|
| Главный угол в плане | 95° |
| Диаметр корпуса | 22 мм |
| Длина корпуса | 40 мм |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 32 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC32-DCLNR22040-09 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC32-DCLNR22040-09 →
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина C (ромбическая 80°) — 88 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Применение | Крепление пластины | Задний угол | Форма пластины | Диаметр хвостовика, мм | Под пластину, I.C., мм | Диаметр корпуса, мм | Длина корпуса, мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DCLNR3232P16-A | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNR3232P16-N | 95° | Нет | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNR3232P19-N | 95° | Нет | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| DCLNR4040S19-N | 95° | Нет | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | — | — | — | — | |
| PSC32-DCLNL22040-09 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 32 | 9.52 | 22 | 40 | |
| PSC32-DCLNL22045-12 | 95° | Есть | Левое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 32 | 12.7 | 22 | 45 | |
| PSC32-DCLNR22040-09 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 32 | 9.52 | 22 | 40 | Текущая |
| PSC32-DCLNR22045-12 | 95° | Есть | Правое | внутреннее торцевание, профилирование, точение | Прижим за лунку | Отрицательный | C — ромбическая 80° | 32 | 12.7 | 22 | 45 | |
| PSC40-DCKNL27050-12 | 75° | Есть | Левое | Внутреннее торцевание | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 12.7 | 27 | 50 | |
| PSC40-DCKNL27050-16 | 75° | Есть | Левое | Внутреннее торцевание | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 15.88 | 27 | 50 | |
| PSC40-DCKNR27050-12 | 75° | Есть | Правое | Внутреннее торцевание | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 12.7 | 27 | 50 | |
| PSC40-DCKNR27050-16 | 75° | Есть | Правое | Внутреннее торцевание | Прижим за лунку | Отрицательный | C — ромбическая 80° | 40 | 15.88 | 27 | 50 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC32-DCLNR22040-09.
Пластины токарные по ISO 18323
- CNMG090304FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- CNMG090308FC-TN15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
- CNMG090308MC-TN35Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
