Canela · Державки токарные — точение · арт. PSC40-DCRNL22050-12

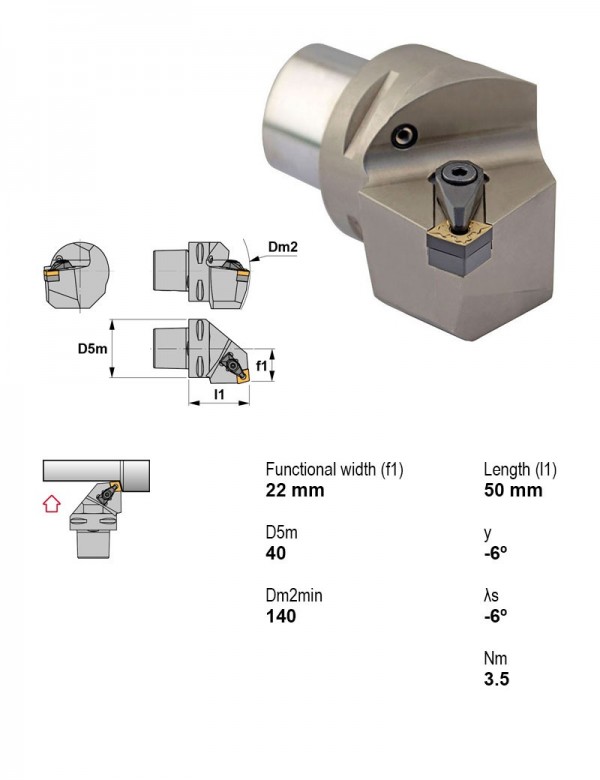

Державка токарная Ø40 мм, 75°, левое
| Применение | Точение |
|---|---|
| Главный угол в плане | 75° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — точение — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| PCBNR4040S25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 40X40 | |
| PCBNR5050T25 | 75° | Рычажный зажим | Квадратный хвостовик | Нет | Правое | Отрицательный | C — ромбическая 80° | 50X50 | |
| PSC32-DSRNL19048-12 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC32-DSRNR19048-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC32-PSRNL17040-12 | 75° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC32-PSRNR17040-12 | 75° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC40-DCRNL22050-12 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | C — ромбическая 80° | — | Текущая |
| PSC40-DCRNR22050-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | C — ромбическая 80° | — | |
| PSC40-DSRNL22050-12 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | — | |
| PSC40-DSRNR22050-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | — | |
| PSC40-DTGNL27050-16 | 90° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | — | |
| PSC40-DTGNL27050-22 | 90° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | — |
Совместимость
Связанные позиции по данным производителя — 29 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-DCRNL22050-12.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
