Canela · Державки отрезные и канавочные — прижим Top Notch · арт. PSC40-NEL17090-03

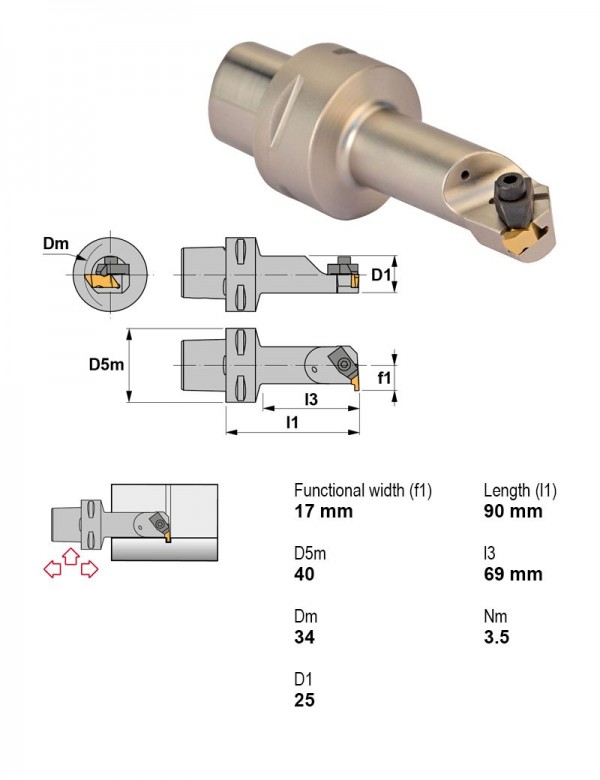

Державка канавочная внутренняя Ø40 мм, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Направление резания Левое
| Применение | Канавки |
|---|---|
| Диаметр корпуса | 17 мм |
| Длина корпуса | 90 мм |
| Крепление пластины | Прижим Top Notch |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC40-NEL17090-03 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC40-NEL17090-03 →
Другие типоразмеры серии
Державки отрезные и канавочные — прижим Top Notch — 107 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки отрезные и канавочные.
| Артикул | Применение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | В список |
|---|---|---|---|---|---|
| NSR3232P04 | канавки, резьбонарезание | Нет | Правое | — | |
| PSC32-NSL22045-03 | канавки, резьбонарезание | Есть | Левое | 32 | |
| PSC32-NSR22040-02 | канавки, резьбонарезание | Есть | Правое | 32 | |
| PSC32-NSR22045-03 | канавки, резьбонарезание | Есть | Правое | 32 | |
| PSC40-NEL11070-02 | Канавки | Есть | Левое | 40 | |
| PSC40-NEL13080-02 | Канавки | Есть | Левое | 40 | |
| PSC40-NEL17090-03 | Канавки | Есть | Левое | 40 | Текущая |
| PSC40-NER11070-02 | Канавки | Есть | Правое | 40 | |
| PSC40-NER13080-02 | Канавки | Есть | Правое | 40 | |
| PSC40-NER17090-03 | Канавки | Есть | Правое | 40 | |
| PSC40-NRR27055-03 | канавки, резьбонарезание | Есть | Правое | 40 | |
| PSC40-NSL27050-02 | канавки, резьбонарезание | Есть | Левое | 40 |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-NEL17090-03.
Пластины канавочные и отрезные15
- NG310RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 0,99 мм
- NG340RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,10, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,01 мм
- NG3031RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 0,79 мм
- NG3047RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,05, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 1,19 мм
- NG3062RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 1,57 мм
- NG3072RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 1,83 мм
- NG3094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 2,39 мм
- NG3110RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 2,79 мм
- NG3156RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 3,96 мм
- NG3178RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,13, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,52 мм
- NG3185RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,7 мм
- NG3189RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 0,5, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,8 мм
- NR3047RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 1,19, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 2,39 мм
- NR3078RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 1,98, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 3,96 мм
- NR3094RTN15Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Правое, Толщина пластины 4,95 мм, Ширина реза 4,78 мм
Винты для пластин1
- 1495Винт под шестигранник M5×0,8
Документы по позиции
Для этой позиции документы пока не привязаны.
