Canela · Пластины отрезные и канавочные — форма Прочая · арт. NR3094LTN15

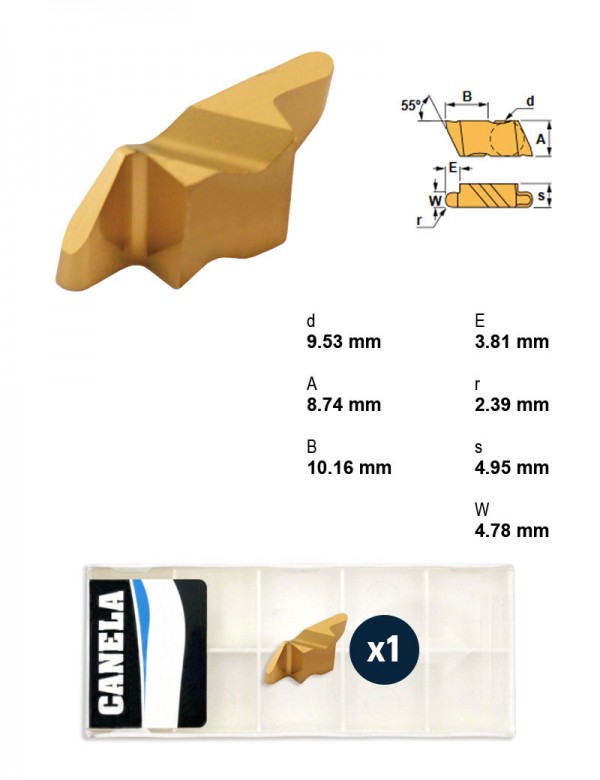

Пластина отрезная, IC 9,52 мм, сплав TN15, Радиус при вершине 2,39, Направление резания Левое, Толщина пластины 4,95 мм, Ширина реза 4,78 мм
| Применение | Отрезка и канавки |
|---|---|
| Радиус при вершине | 2.39 |
| Характер резания | Непрерывное |
| Направление резания | Левое |
| Марка сплава | TN15 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Форма пластины | Прочая |
| Толщина пластины | 4,95 мм |
| Ширина реза | 4.78 мм |
Другие типоразмеры серии
Пластины отрезные и канавочные — форма Прочая — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины канавочные и отрезные.
| Артикул | Марка сплава | Толщина пластины, мм | Применение | Характер резания | Группа материалов | Направление резания | Ширина реза, мм | Радиус при вершине | I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| NR3047LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 2.39 | 1.19 | 9,52 | |
| NR3047RTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 2.39 | 1.19 | 9,52 | |
| NR3062LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 3.18 | 1.57 | 9,52 | |
| NR3062RTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 3.18 | 1.57 | 9,52 | |
| NR3078LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 3.96 | 1.98 | 9,52 | |
| NR3078RTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 3.96 | 1.98 | 9,52 | |
| NR3094LTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Левое | 4.78 | 2.39 | 9,52 | Текущая |
| NR3094RTN15 | TN15 | 4,95 | Отрезка и канавки | Непрерывное | Сталь | Правое | 4.78 | 2.39 | 9,52 | |
| NR4062LTN15 | TN15 | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Левое | 3.18 | 1.57 | 9,52 | |
| NR4062RTN15 | TN15 | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Правое | 3.18 | 1.57 | 9,52 | |
| NR4094LTN15 | TN15 | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Левое | 4.78 | 2.39 | 9,52 | |
| NR4094RTN15 | TN15 | 6,48 | Отрезка и канавки | Непрерывное | Сталь | Правое | 4.78 | 2.39 | 9,52 |
Совместимость
Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций NR3094LTN15 указан производителем как подходящий.
Державки отрезные и канавочные13
- A25R-NEL03Державка отрезная Ø25 мм, Крепление пластины Прижим Top Notch, Внутренняя подача СОЖ Есть
- A32S-NEL03Державка отрезная Ø32 мм, Применение Канавки, Крепление пластины Прижим Top Notch, Присоединение Расточная оправка, Внутренняя подача СОЖ Есть
- A40T-NEL03Державка отрезная Ø40 мм, Применение Канавки, Крепление пластины Прижим Top Notch, Присоединение Расточная оправка, Внутренняя подача СОЖ Есть
- NER2525M03Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 4,95 мм
- NER3225P03Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 4,95 мм
- NRR2020K03Державка отрезная, 20X20, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Правое
- NRR2525M03Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 4,95 мм
- NRR3225P03Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Правое, Под пластину, толщина 4,95 мм
- NSL2020K03Державка отрезная, 20X20, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Направление резания Левое
- NSL2525M03Державка отрезная, 25X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 4,95 мм
- NSL3225P03Державка отрезная, 32X25, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 4,95 мм
- NSL3232P03Державка отрезная, 32X32, Применение канавки, резьбонарезание, Направление резания Левое, Под пластину, толщина 4,95 мм
- PSC32-NSL22045-03Державка отрезная Ø32 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch, Присоединение PSC, Внутренняя подача СОЖ Есть
Державки резьбовые токарные13
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC40-NER17090-03Державка резьбовая Ø40 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC40-NER27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC40-NRR27055-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC40-NSL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC50-NER17090-03Державка резьбовая Ø50 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC50-NER22110-03Державка резьбовая Ø50 мм, Применение Канавки, Внутренняя подача СОЖ Есть
- PSC50-NER35060-03Державка резьбовая Ø50 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC50-NRR35060-03Державка резьбовая Ø50 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC50-NSL35060-03Державка резьбовая Ø50 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
- PSC63-NER45065-03Державка резьбовая Ø63 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch
- PSC63-NRR45065-03Державка резьбовая Ø63 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch
- PSC63-NSL45065-03Державка резьбовая Ø63 мм, Применение канавки, резьбонарезание, Крепление пластины Прижим Top Notch
Документы по позиции
Для этой позиции документы пока не привязаны.
