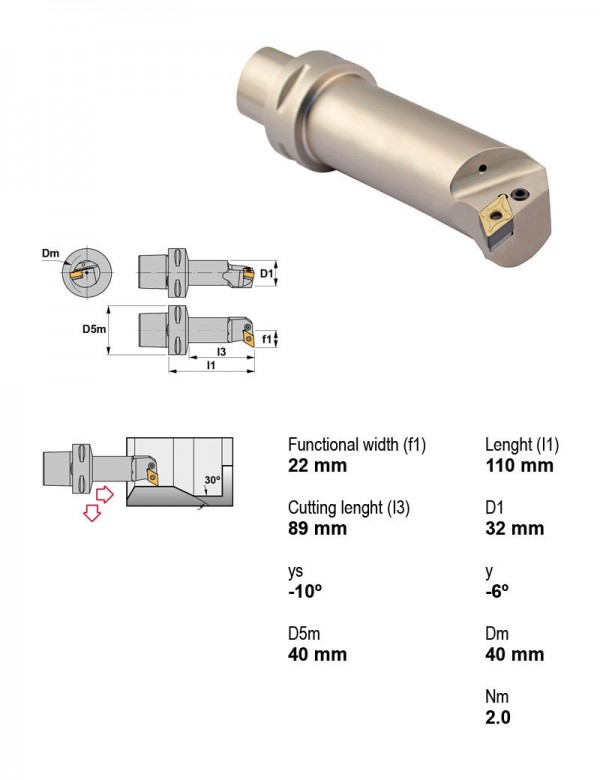

Canela · Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) · арт. PSC40-PDUNL22110-11
Оправка расточная Ø40 мм, 93°, левое, Диаметр корпуса 22 мм, Длина корпуса 110 мм, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Диаметр корпуса | 22 мм |
| Длина корпуса | 110 мм |
| Крепление пластины | Рычажный зажим |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина D (ромбическая 55°) — 61 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|
| A50X-PDUNR15-N | Есть | Правое | 50 | 12.7 | |
| A60X-PDUNL15-N | Есть | Левое | 60 | 12.7 | |
| A60X-PDUNR15-N | Есть | Правое | 60 | 12.7 | |
| PSC32-PDUNL17090-11 | Есть | Левое | 32 | 9.52 | |
| PSC32-PDUNR17090-11 | Есть | Правое | 32 | 9.52 | |
| PSC40-PDUNL17090-11 | Есть | Левое | 40 | 9.52 | |
| PSC40-PDUNL22110-11 | Есть | Левое | 40 | 9.52 | Текущая |
| PSC40-PDUNL27080-15 | Есть | Левое | 40 | 12.7 | |
| PSC40-PDUNL27120-15 | Есть | Левое | 40 | 12.7 | |
| PSC40-PDUNR17090-11 | Есть | Правое | 40 | 9.52 | |
| PSC40-PDUNR22110-11 | Есть | Правое | 40 | 9.52 | |
| PSC40-PDUNR27080-15 | Есть | Правое | 40 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-PDUNL22110-11.
Пластины токарные по ISO 18325
- CNMG160608RC-TN30Пластина токарная, ромбическая 80°, IC 15,88 мм, сплав TN30, Радиус при вершине 0,8
- DNMG110404FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110404FC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Отрицательный
- DNMG110408FC-TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Отрицательный
- DNMG110408MC-TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Отрицательный
Оправки расточные2
- PSC40-DCLNL13080-09Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 35 мм, Длина корпуса 100 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Винты для пластин1
- 4109Штифт стопорный 4109
Запчасти к инструменту1
- 3711Пластина опорная ромбическая 55° 3711
