Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. PSC40-SCLCL13080-09

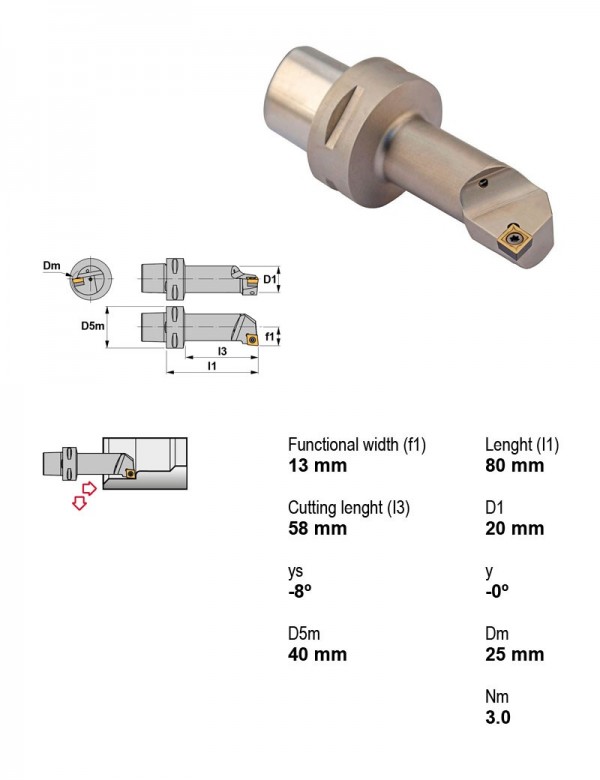

Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Задний угол Положительный

Применение	внутреннее торцевание, внутреннее точение
Главный угол в плане	95°
Крепление пластины	Центральный винт
Присоединение	PSC
Внутренняя подача СОЖ	Есть
Направление резания	Левое
Диаметр хвостовика	40 мм
Под пластину, I.C.	9.52 мм
Задний угол	Положительный
Форма пластины	C — ромбическая 80°

Другие типоразмеры серии

Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

Артикул	Применение	Главный угол в плане	Присоединение	Внутренняя подача СОЖ	Направление резания	Диаметр хвостовика, мм	Под пластину, I.C., мм	В список
PSC32-SCLCR13075-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	32	9.52
PSC32-SCLCR17090-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	32	9.52
PSC32-SCLCR17090-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	32	12.7
PSC32-SCLCR22064-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	32	12.7
PSC32-SCLCR22096-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Правое	32	12.7
PSC40-SCLCL11070-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	40	9.52
PSC40-SCLCL13080-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	40	9.52	Текущая
PSC40-SCLCL17090-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	40	9.52
PSC40-SCLCL17090-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	40	12.7
PSC40-SCLCL22110-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	40	12.7
PSC40-SCLCL27080-09	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	40	9.52
PSC40-SCLCL27080-12	внутреннее торцевание, внутреннее точение	95°	PSC	Есть	Левое	40	12.7

Показать ещё · всего в серии 138

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к PSC40-SCLCL13080-09.

Пластины фрезерные6

CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
CCGT09T304-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4
CCMT09T304TL20Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
CCMT09T308TN30Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
CCMW09T304CBNПластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав CBN
CCMW09T304PM25Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав PM25

Пластины токарные по ISO 18322

CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8

Державки токарные по ISO 56081

PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный

Документы по позиции

Для этой позиции документы пока не привязаны.
