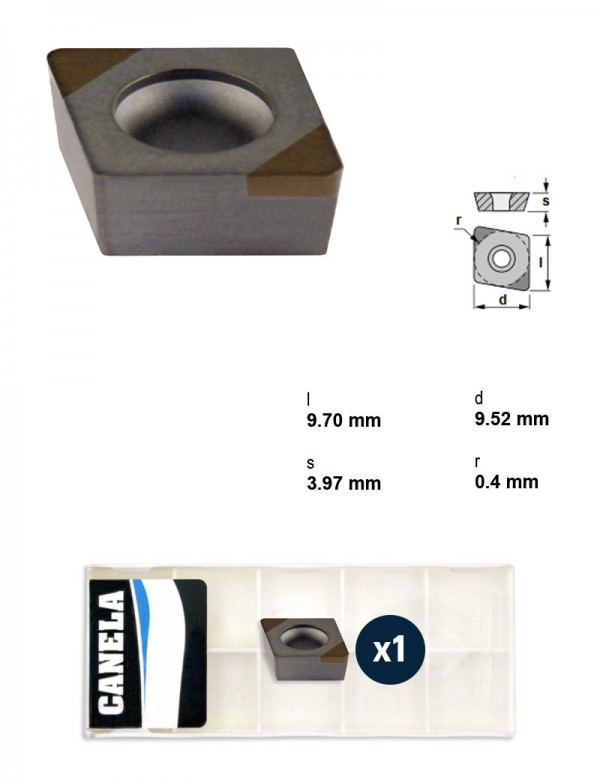

Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CCMW09T304CBN
Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав CBN
| Применение | точение, точение и фрезерование |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | CBN |
| I.C. | 9,52 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Твёрдые материалы |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 3,97 мм |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул CCMW09T304CBN в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Пластины токарные — форма C (ромбическая 80°) — 149 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Задний угол | Толщина пластины, мм | Марка сплава | Применение | Группа материалов | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| CCMT120408TL20 | 0.8 | 12,7 | Положительный | 4,76 | TL20 | фрезерование, точение | Сталь | Прерывистое | Чистовая, получистовая | |
| CCMT120408TN15 | 0.8 | 12,7 | Положительный | 4,76 | TN15 | фрезерование, точение | Сталь | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| CCMT120408TN30 | 0.8 | 12,7 | Положительный | 4,76 | TN30 | фрезерование, точение | Сталь | Прерывистое | Чистовая, получистовая | |
| CCMW 09T308 | 0.8 | 9,525 | Положительный | 3,97 | — | — | — | — | — | |
| CCMW09T304CB30 | 0.4 | 9,52 | Положительный | 3,97 | CB30 | точение, точение и фрезерование | Твёрдые материалы | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW09T304CB70 | 0.4 | 9,52 | Положительный | 3,97 | CB70 | точение, точение и фрезерование | Твёрдые материалы | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW09T304CBN | 0.4 | 9,52 | Положительный | 3,97 | CBN | точение, точение и фрезерование | Твёрдые материалы | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | Текущая |
| CCMW09T304PM25 | 0.4 | 9,52 | Положительный | 3,97 | PM25 | фрезерование, точение | Сталь | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW09T308CB30 | 0.8 | 9,52 | Положительный | 3,97 | CB30 | точение, точение и фрезерование | Твёрдые материалы | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW09T308CB70 | 0.8 | 9,52 | Положительный | 3,97 | CB70 | точение, точение и фрезерование | Твёрдые материалы | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW060202CB30 | 0.2 | 6,35 | Положительный | 2,38 | CB30 | точение, точение и фрезерование | Твёрдые материалы | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая | |
| CCMW060202CB70 | 0.2 | 6,35 | Положительный | 2,38 | CB70 | точение, точение и фрезерование | Твёрдые материалы | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 88 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CCMW09T304CBN указан производителем как подходящий.
Оправки расточные43
- A16M-SCLCL09Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A16M-SCLCR09Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A20Q-SCLCL09Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A20Q-SCLCR09Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25R-SCLCL09Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25R-SCLCR09Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25X-SCLCL09-NОправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25X-SCLCR09-NОправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- E16R-SCLCL09Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- E16R-SCLCR09Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- E20S-SCLCL09Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- E20S-SCLCR09Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SCLCL11070-09Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 11 мм, Длина корпуса 70 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCL13080-09Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCL17090-09Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCL27080-09Оправка расточная Ø40 мм, 95°, левое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR11070-09Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 11 мм, Длина корпуса 70 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR13080-09Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR17090-09Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC40-SCLCR27080-09Оправка расточная Ø40 мм, 95°, правое, Диаметр корпуса 27 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCL11070-09Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 11 мм, Длина корпуса 70 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCL13080-09Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCL17090-09Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCL35100-09Оправка расточная Ø50 мм, 95°, левое, Диаметр корпуса 35 мм, Длина корпуса 100 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCR11070-09Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 11 мм, Длина корпуса 70 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCR13080-09Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 13 мм, Длина корпуса 80 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCR17090-09Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 17 мм, Длина корпуса 90 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- PSC50-SCLCR35100-09Оправка расточная Ø50 мм, 95°, правое, Диаметр корпуса 35 мм, Длина корпуса 100 мм, Внутренняя подача СОЖ Есть, Задний угол Положительный
- S12M-SCLCL09Оправка расточная Ø12 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S12M-SCLCR09Оправка расточная Ø12 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S12Q-SCLCL09Оправка расточная Ø12 мм, 95°, левое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S12Q-SCLCR09Оправка расточная Ø12 мм, 95°, правое, Применение внутреннее торцевание, внутреннее точение, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S16R-SCLCL09Оправка расточная Ø16 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S16R-SCLCR09Оправка расточная Ø16 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S20S-SCLCL09Оправка расточная Ø20 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S20S-SCLCR09Оправка расточная Ø20 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S25T-SCLCL09Оправка расточная Ø25 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S25T-SCLCR09Оправка расточная Ø25 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S1616I-SCLCR09Инструмент Ø16 мм, Длина 100 мм
- SCFCL10CA-09Оправка расточная, 90°, левое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
Показаны первые 40 из 43. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560829
- PSC32-SCLCL22040-09Державка токарная Ø32 мм, 95°, левое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC32-SCLCR22040-09Державка токарная Ø32 мм, 95°, правое, Длина корпуса 40 мм, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-SCLCL27050-09Державка токарная Ø40 мм, 95°, левое, Длина корпуса 50 мм, Крепление пластины Центральный винт, Задний угол Положительный
- PSC40-SCLCR27050-09Державка токарная Ø40 мм, 95°, правое, Длина корпуса 50 мм, Крепление пластины Центральный винт, Задний угол Положительный
- PSC50-SCLCL35060-09Державка токарная Ø50 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-SCLCR35060-09Державка токарная Ø50 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SCLCL45065-09Державка токарная Ø63 мм, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC63-SCLCR45065-09Державка токарная Ø63 мм, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCACL1212F09Державка токарная, 12X12, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
- SCACL1212M09Державка токарная, 12X12, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
- SCACL1616H09Державка токарная, 16X16, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCACL1616M06Державка токарная, 16X16, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- SCACL1616M09Державка токарная, 16X16, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCACR1212F09Державка токарная, 12X12, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
- SCACR1212M09Державка токарная, 12X12, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
- SCACR1616H09Державка токарная, 16X16, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCACR1616M09Державка токарная, 16X16, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCLCL1212F09Державка токарная, 12X12, 95°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
- SCLCL1212M09Державка токарная, 12X12, 95°, левое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
- SCLCL1616H09Державка токарная, 16X16, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCLCL1616M09Державка токарная, 16X16, 95°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCLCL2020K09-AДержавка токарная, 20X20, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- SCLCL2525M09-AДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Есть, Задний угол Положительный
- SCLCR1212F09Державка токарная, 12X12, 95°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
- SCLCR1212M09Державка токарная, 12X12, 95°, правое, Применение внутреннее торцевание, профилирование, точение, Под пластину, I.C. 9,52 мм
- SCLCR1616H09Державка токарная, 16X16, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCLCR1616M09Державка токарная, 16X16, 95°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- SCLCR2020K09-AДержавка токарная, 20X20, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Положительный
- SCLCR2525M09-AДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Есть, Задний угол Положительный
Свёрла корпусные со сменными пластинами12
- 023400017Фреза сборная для цекования Ø17 мм, хвостовик Ø16 мм
- 023400018Фреза сборная для цекования Ø18 мм, хвостовик Ø16 мм
- 023400019Фреза сборная для цекования Ø19 мм, хвостовик Ø16 мм
- 023400020Фреза сборная для цекования Ø20 мм, хвостовик Ø16 мм
- 023400022Фреза сборная для цекования Ø22 мм, хвостовик Ø16 мм
- 023400025Фреза сборная для цекования Ø25 мм, хвостовик Ø16 мм
- 023400026Фреза сборная для цекования Ø26 мм, хвостовик Ø16 мм
- 023400028Фреза сборная для цекования Ø28 мм, хвостовик Ø16 мм
- 023400030Фреза сборная для цекования Ø30 мм, хвостовик Ø16 мм
- 023400032Фреза сборная для цекования Ø32 мм, хвостовик Ø16 мм
- 023400033Фреза сборная для цекования Ø33 мм, хвостовик Ø16 мм
- 961461033Фреза сборная для обратного цекования Ø33 80 мм, 4 зуб., хвостовик Ø16 20 мм
Головки расточные регулируемые4
- 63.15.2940Головка расточная черновая DIN 238, Ø29-40 мм
- 63.20.3950Головка расточная черновая DIN 238, Ø39-50 мм
- 64.15.2940Головка расточная чистовая DIN 238, Ø29-40 мм, Диаметр хвостовика 15 мм, Длина 42 мм
- 64.20.3950Головка расточная чистовая DIN 238, Ø39-50 мм, Диаметр хвостовика 20 мм, Длина 45 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
