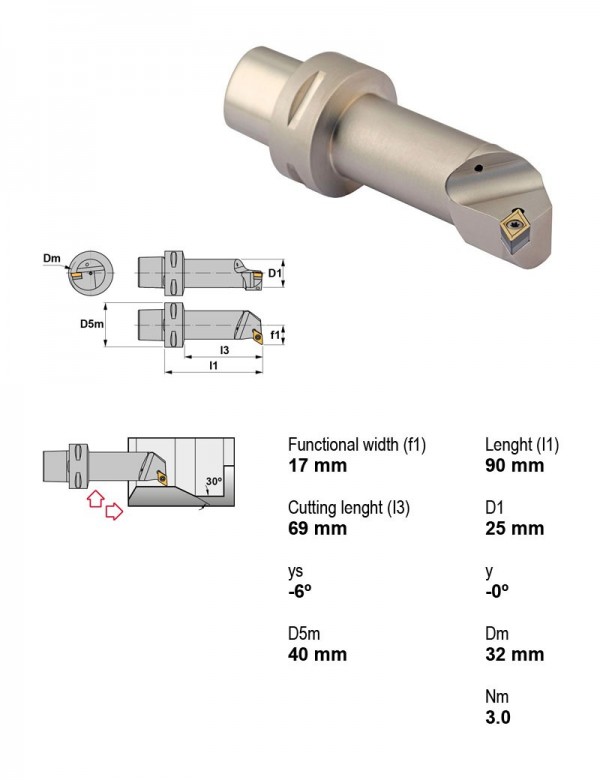

Canela · Оправки расточные — центральный винт, пластина D (ромбическая 55°) · арт. PSC40-SDUCL17090-11
Оправка расточная Ø40 мм, 93°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Форма пластины | D — ромбическая 55° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина D (ромбическая 55°) — 160 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC32-SDUCR22064-11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Правое | 32 | 9.52 | |
| PSC32-SDUCR22096-11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Правое | 32 | 9.52 | |
| PSC40-SDUCL11070-07 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Левое | 40 | 6.35 | |
| PSC40-SDUCL13070-07X | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Левое | 40 | — | |
| PSC40-SDUCL13080-11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-SDUCL15080-07X | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Левое | 40 | — | |
| PSC40-SDUCL17090-11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Левое | 40 | 9.52 | Текущая |
| PSC40-SDUCL18090-07X | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Левое | 40 | — | |
| PSC40-SDUCL22110-11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-SDUCL27080-11 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Левое | 40 | 9.52 | |
| PSC40-SDUCR11070-07 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Правое | 40 | 6.35 | |
| PSC40-SDUCR13070-07X | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | PSC | Есть | Правое | 40 | — |
Совместимость
Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-SDUCL17090-11.
Пластины токарные по ISO 183216
- DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая, черновая
- DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2, Вид обработки Чистовая, получистовая
- DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая, черновая
- DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,4
- DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный
- DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4
- DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25, Радиус при вершине 0,8
- DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный
- DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
- DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
- DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
- DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
