Canela · Оправки расточные — внутреннее точение · арт. PSC40-STFCL13080-11

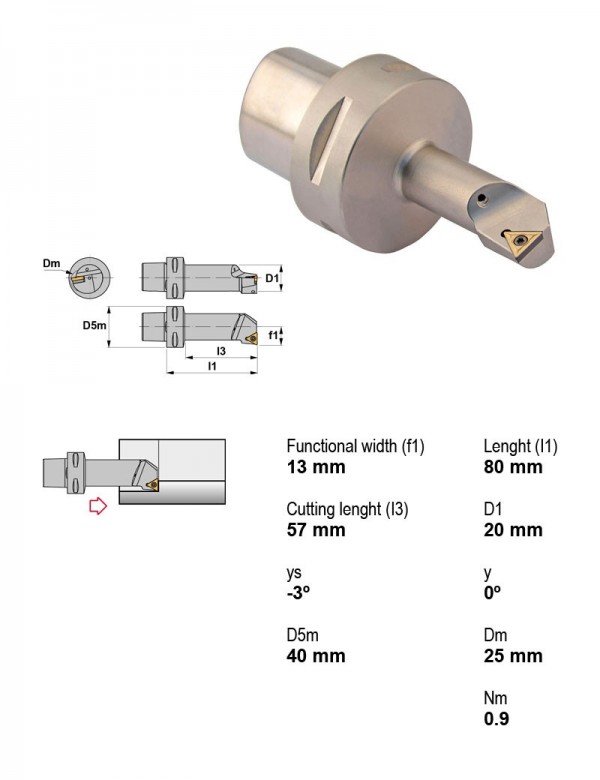

Оправка расточная Ø40 мм, 90°, левое
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее точение — 347 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр хвостовика | Главный угол в плане | Крепление пластины | Направление резания | Задний угол | Форма пластины | Применение | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| PSC40-MVUNR27120-16 | PSC | Есть | 40 | 93° | Клиновой или двойной зажим | Правое | Отрицательный | V — ромбическая 35° | Внутреннее точение | |
| PSC40-PSKNL17090-12 | PSC | Есть | 40 | 75° | Рычажный зажим | Левое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| PSC40-PSKNR17090-12 | PSC | Есть | 40 | 75° | Рычажный зажим | Правое | Отрицательный | S — квадратная 90° | Внутреннее точение | |
| PSC40-SSKCL13080-09 | PSC | Есть | 40 | 75° | Центральный винт | Левое | Положительный | S — квадратная 90° | Внутреннее точение | |
| PSC40-SSKCR13080-09 | PSC | Есть | 40 | 75° | Центральный винт | Правое | Положительный | S — квадратная 90° | Внутреннее точение | |
| PSC40-STFCL11070-11 | PSC | Есть | 40 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC40-STFCL13080-11 | PSC | Есть | 40 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | Текущая |
| PSC40-STFCL17090-16 | PSC | Есть | 40 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC40-STFCL22110-16 | PSC | Есть | 40 | 90° | Центральный винт | Левое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC40-STFCR11070-11 | PSC | Есть | 40 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC40-STFCR13080-11 | PSC | Есть | 40 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение | |
| PSC40-STFCR17090-16 | PSC | Есть | 40 | 90° | Центральный винт | Правое | Положительный | T — треугольная 60° | Внутреннее точение |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-STFCL13080-11.
Пластины токарные по ISO 18324
- TCGT110204-ALKM15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав KM15
- TCMT110204TL20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TL20
- TCMT110204TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15
- TCMT110204TN35Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN35
Пластины фрезерные2
- TCMW110204KM15Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав KM15
- TCMW110204PM25Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав PM25
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
