Canela · Пластины фрезерные — форма T (треугольная 60°) · арт. TCMW110204KM15

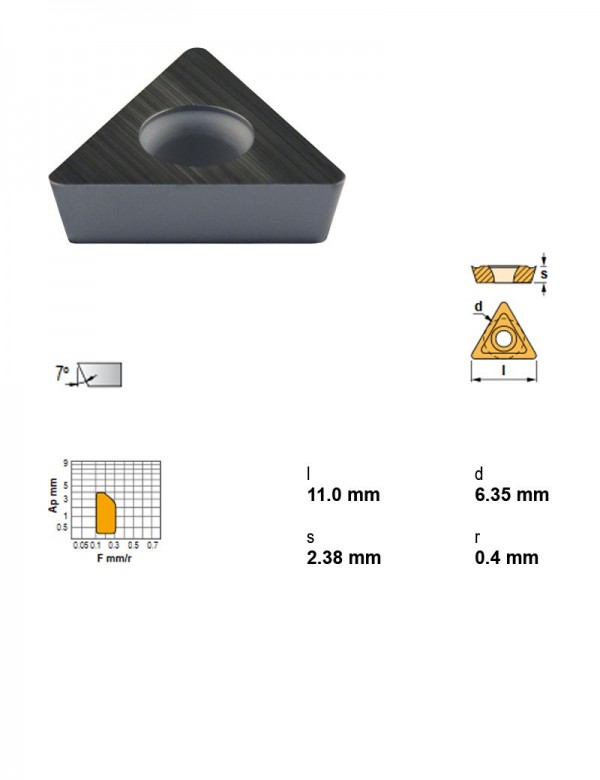

Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав KM15
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 0.4 |
| Характер резания | Непрерывное, лёгкое прерывание, прерывистое |
| Марка сплава | KM15 |
| I.C. | 6,35 мм |
| Вид обработки | Чистовая, получистовая |
| Группа материалов | Чугун |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 2,38 мм |
Другие типоразмеры серии
Пластины фрезерные — форма T (треугольная 60°) — 25 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Применение | Марка сплава | I.C., мм | Группа материалов | Толщина пластины, мм | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|
| TCMW16T304KM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,97 | 0.4 | |
| TCMW16T308KM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,97 | 0.8 | |
| TCMW110204KM15 | фрезерование, точение | KM15 | 6,35 | Чугун | 2,38 | 0.4 | Текущая |
| TCMW110204PM25 | фрезерование, точение | PM25 | 6,35 | Сталь | 2,38 | 0.4 | |
| TCMX16T300TL40 | Фрезерование | TL40 | 9,52 | Сталь | 3,97 | 0.5 | |
| TPKN1603PDSR-1CPM25 | Фрезерование | PM25 | 9,52 | Сталь | 3,18 | — | |
| TPKN1603PDSR-1CTIN25 | Фрезерование | TIN25 | 9,52 | Сталь | 3,18 | — | |
| TPKN1603PDSR-1CTL40 | Фрезерование | TL40 | 9,52 | Сталь | 3,18 | — | |
| TPKN2204PDSR-1FPM25 | Фрезерование | PM25 | 12,7 | Сталь | 4,76 | — | |
| TPKN2204PDSR-1FTIN25 | Фрезерование | TIN25 | 12,7 | Сталь | 4,76 | — | |
| TPKN2204PDSR-1FTL40 | Фрезерование | TL40 | 12,7 | Сталь | 4,76 | — | |
| TPKR1603PPSRTL20 | Фрезерование | TL20 | 9,52 | Сталь | 3,18 | — |
Совместимость
Связанные позиции по данным производителя — 84 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TCMW110204KM15 указан производителем как подходящий.
Оправки расточные46
- A12K-STFCL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A12K-STFCR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A16M-STFCL11Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A16M-STFCR11Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A20Q-STFCL11Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A20Q-STFCR11Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A0810J-STFCL11Оправка расточная Ø10 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A0810J-STFCR11Оправка расточная Ø10 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1012K-STFCL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1012K-STFCR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1216M-STFCL11Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- A1216M-STFCR11Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E12Q-STFCL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E12Q-STFCR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E16R-STFCL11Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E16R-STFCR11Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E20S-STFCL11Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- E20S-STFCR11Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм
- PSC32-STFCL11065-11Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC32-STFCL13075-11Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC32-STFCR13075-11Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-STFCL11070-11Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-STFCL13080-11Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-STFCR11070-11Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-STFCR13080-11Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC50-STFCL11070-11Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC50-STFCL13080-11Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC50-STFCR11070-11Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC50-STFCR13080-11Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- S12M-STFCL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S12M-STFCR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S12Q-STFCL11Оправка расточная Ø12 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S12Q-STFCR11Оправка расточная Ø12 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S16R-STFCL11Оправка расточная Ø16 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S16R-STFCR11Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S20S-STFCL11Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- S20S-STFCR11Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 6,35 мм
- STFCL08CA-11Оправка расточная, 90°, левое, Высота центра картриджа 8 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STFCL10CA-11Оправка расточная, 90°, левое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STFCR10CA-11Оправка расточная, 90°, правое, Высота центра картриджа 10 мм, Крепление пластины Центральный винт, Задний угол Положительный
Показаны первые 40 из 46. Остальные — в разделе Оправки расточные.
Державки токарные по ISO 560838
- PSC32-STGCL22040-11Державка токарная Ø32 мм, 90°, левое, Под пластину, I.C. 6,35 мм
- PSC32-STGCR22040-11Державка токарная Ø32 мм, 90°, правое, Под пластину, I.C. 6,35 мм
- PSC32-STJCL22040-11Державка токарная Ø32 мм, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC32-STJCR22040-11Державка токарная Ø32 мм, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-STGCL27050-11Державка токарная Ø40 мм, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-STGCR27050-11Державка токарная Ø40 мм, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-STJCL27050-11Державка токарная Ø40 мм, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- PSC40-STJCR27050-11Державка токарная Ø40 мм, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STACL1212F11Державка токарная, 12X12, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STACL1616H11Державка токарная, 16X16, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STACR1212F11Державка токарная, 12X12, 90°, правое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STACR1616H11Державка токарная, 16X16, 90°, правое, Применение Точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STDCL1212F11Державка токарная, 12X12, 45°, левое, Применение точение фаски, точение, Под пластину, I.C. 6,35 мм
- STDCL1616H11Державка токарная, 16X16, 45°, левое, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STDCR1212F11Державка токарная, 12X12, 45°, правое, Применение точение фаски, точение, Под пластину, I.C. 6,35 мм
- STDCR1616H11Державка токарная, 16X16, 45°, правое, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STFCL1212F11Державка токарная, 12X12, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STFCL1616H11Державка токарная, 16X16, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STFCR1212F11Державка токарная, 12X12, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STFCR1616H11Державка токарная, 16X16, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STGCL1212F11Державка токарная, 12X12, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STGCL1616H11Державка токарная, 16X16, 90°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STGCR1212F11Державка токарная, 12X12, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STGCR1616H11Державка токарная, 16X16, 90°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STJCL1010M11Державка токарная, 10X10, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STJCL1212F11Державка токарная, 12X12, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STJCL1212M11Державка токарная, 12X12, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STJCL1616H11Державка токарная, 16X16, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STJCL1616M11Державка токарная, 16X16, 93°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STJCR1010M11Державка токарная, 10X10, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STJCR1212F11Державка токарная, 12X12, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STJCR1212M11Державка токарная, 12X12, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Форма пластины T — треугольная 60°
- STJCR1616H11Державка токарная, 16X16, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STJCR1616M11Державка токарная, 16X16, 93°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STTCL1212F11Державка токарная, 12X12, 60°, левое, Применение точение фаски, внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм
- STTCL1616H11Державка токарная, 16X16, 60°, левое, Применение точение фаски, внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм, Задний угол Положительный
- STTCR1212F11Державка токарная, 12X12, 60°, правое, Применение точение фаски, внутреннее торцевание, точение, Под пластину, I.C. 6,35 мм
- STTCR1616H11Державка токарная, 16X16, 60°, правое, Под пластину, I.C. 6,35 мм, Задний угол Положительный
