Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. PSC40-SVQCL18090-16

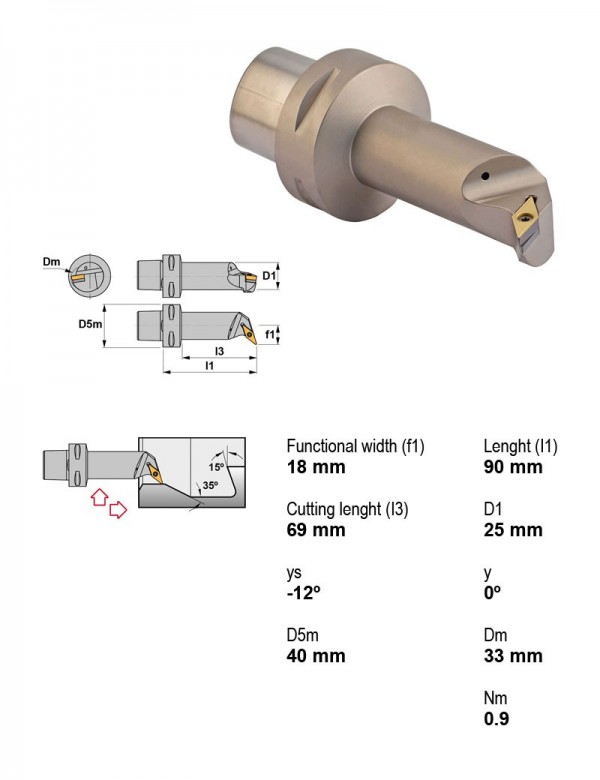

Оправка расточная Ø40 мм, 107°30', левое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 107°30' |
| Крепление пластины | Центральный винт |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 40 |
| Задний угол | Положительный |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC40-SVQBR18090-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQBR22110-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQBR27080-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQBR27120-16 | 107°30' | Центральный винт | PSC | Есть | Правое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQCL13070-11 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQCL15080-11 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQCL18090-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | Текущая |
| PSC40-SVQCL22110-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQCL27080-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQCL27120-16 | 107°30' | Центральный винт | PSC | Есть | Левое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQCR13070-11 | 107°30' | Центральный винт | PSC | Есть | Правое | 40 | Положительный | V — ромбическая 35° | |
| PSC40-SVQCR15080-11 | 107°30' | Центральный винт | PSC | Есть | Правое | 40 | Положительный | V — ромбическая 35° |
Совместимость
Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC40-SVQCL18090-16.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Подходит к позициям
У этих позиций PSC40-SVQCL18090-16 указан производителем как подходящий.
Корпуса сборных фрез6
- 859000032Фреза сборная Ø32 мм, 2 зуб., хвостовик Ø32 мм
- 859001032Фреза сборная Ø32 мм, 2 зуб., хвостовик Ø32 мм
- 859034032Фреза сборная Ø32 мм, 2 зуб., хвостовик MK4
- 889000032Фреза сборная Ø32 мм, 2 зуб., хвостовик Ø32 мм
- 889001032Фреза сборная Ø32 мм, 2 зуб., хвостовик Ø32 мм
- 889034032Фреза сборная Ø32 мм, 2 зуб., хвостовик MK4
Документы по позиции
Для этой позиции технический лист пока не привязан.
