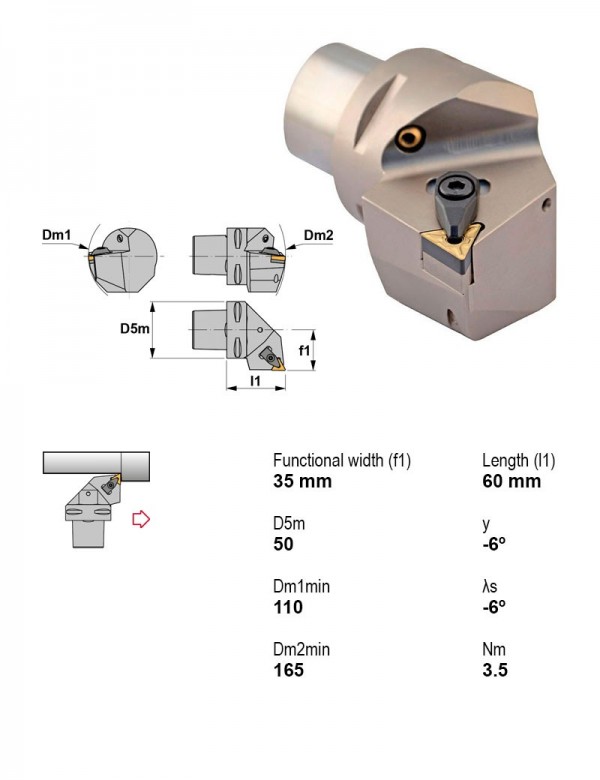

Canela · Державки токарные — прижим за лунку, пластина T (треугольная 60°) · арт. PSC50-DTGNL35060-22
Державка токарная Ø50 мм, 90°, левое, Применение Точение, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | Точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина T (треугольная 60°) — 34 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| PSC40-DTGNR27050-22 | Точение | 90° | PSC | Есть | Правое | 40 | 12.7 | |
| PSC50-DTFNL35060-16 | Внутреннее торцевание | 90° | PSC | Есть | Левое | 50 | 9.52 | |
| PSC50-DTFNL35060-22 | Внутреннее торцевание | 90° | PSC | Есть | Левое | 50 | 12.7 | |
| PSC50-DTFNR35060-16 | Внутреннее торцевание | 90° | PSC | Есть | Правое | 50 | 9.52 | |
| PSC50-DTFNR35060-22 | Внутреннее торцевание | 90° | PSC | Есть | Правое | 50 | 12.7 | |
| PSC50-DTGNL35060-16 | Точение | 90° | PSC | Есть | Левое | 50 | 9.52 | |
| PSC50-DTGNL35060-22 | Точение | 90° | PSC | Есть | Левое | 50 | 12.7 | Текущая |
| PSC50-DTGNR35060-16 | Точение | 90° | PSC | Есть | Правое | 50 | 9.52 | |
| PSC50-DTGNR35060-22 | Точение | 90° | PSC | Есть | Правое | 50 | 12.7 | |
| PSC63-DTFNL45065-16 | Внутреннее торцевание | 90° | PSC | Есть | Левое | 63 | 9.52 | |
| PSC63-DTFNL45065-22 | Внутреннее торцевание | 90° | PSC | Есть | Левое | 63 | 12.7 | |
| PSC63-DTFNR45065-16 | Внутреннее торцевание | 90° | PSC | Есть | Правое | 63 | 9.52 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DTGNL35060-22.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
Запчасти к инструменту1
- ITSN-433Пластина опорная треугольная ITSN-433
Оправки расточные1
- PSC40-PCLNL27120-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Фрезы дисковые пазовые и отрезные1
- 39429510014Фреза сборная Ø100 мм, 4+4 зуб., хвостовик Ø32 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
