Canela · Державки токарные — внутреннее торцевание · арт. PSC50-DTFNL35060-16

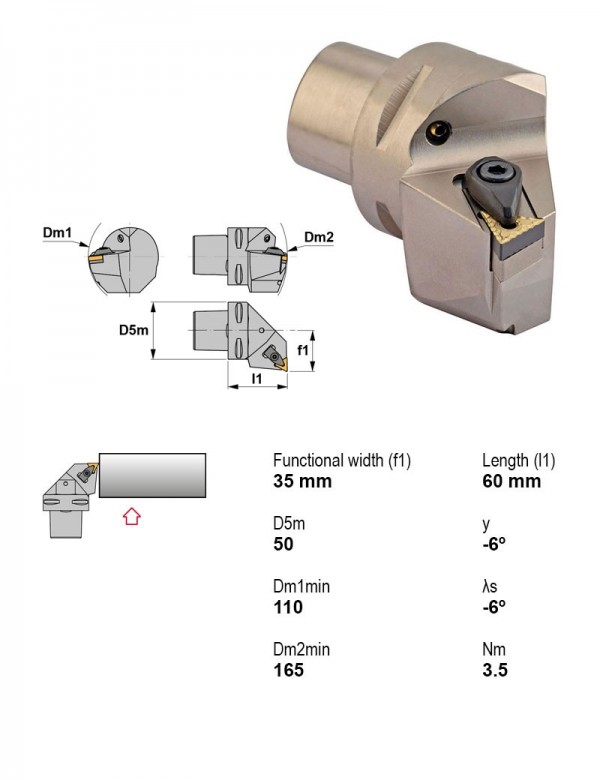

Державка токарная Ø50 мм, 90°, левое
| Применение | Внутреннее торцевание |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Левое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — внутреннее торцевание — 76 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| PSC50-DSKNL35060-12 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | 50 | |
| PSC50-DSKNL35060-15 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | 50 | |
| PSC50-DSKNL35060-19 | 75° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | S — квадратная 90° | 50 | |
| PSC50-DSKNR35060-12 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | 50 | |
| PSC50-DSKNR35060-15 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | 50 | |
| PSC50-DSKNR35060-19 | 75° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | S — квадратная 90° | 50 | |
| PSC50-DTFNL35060-16 | 90° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | 50 | Текущая |
| PSC50-DTFNL35060-22 | 90° | Прижим за лунку | PSC | Есть | Левое | Отрицательный | T — треугольная 60° | 50 | |
| PSC50-DTFNR35060-16 | 90° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | T — треугольная 60° | 50 | |
| PSC50-DTFNR35060-22 | 90° | Прижим за лунку | PSC | Есть | Правое | Отрицательный | T — треугольная 60° | 50 | |
| PSC50-PDUNL35060-15 | 93° | Рычажный зажим | PSC | Есть | Левое | Отрицательный | D — ромбическая 55° | 50 | |
| PSC50-PDUNR35060-15 | 93° | Рычажный зажим | PSC | Есть | Правое | Отрицательный | D — ромбическая 55° | 50 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DTFNL35060-16.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
Оправки расточные1
- PSC40-DDUNL27080-15Оправка расточная Ø40 мм, 93°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Документы по позиции
Для этой позиции технический лист пока не привязан.
