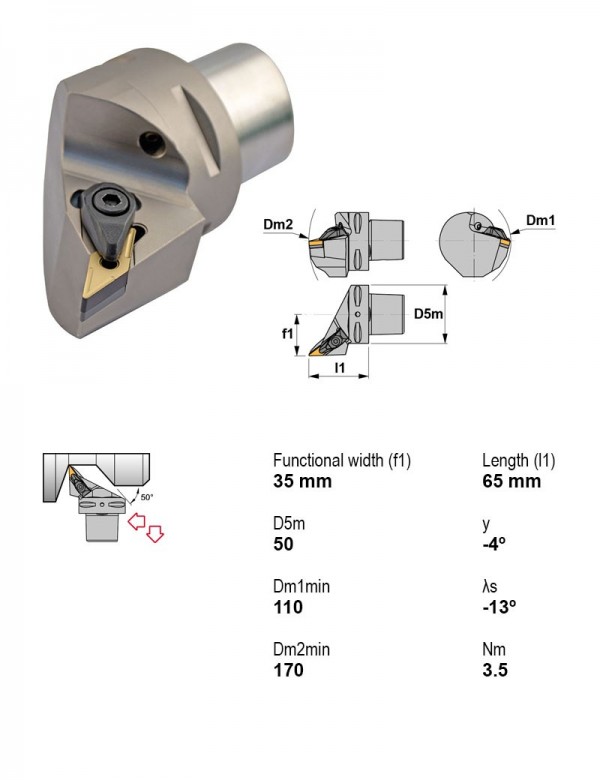

Canela · Державки токарные — прижим за лунку, пластина V (ромбическая 35°) · арт. PSC50-DVJNR35065-16
Державка токарная Ø50 мм, 93°, правое, Длина корпуса 65 мм, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | профилирование, точение |
|---|---|
| Главный угол в плане | 93° |
| Диаметр корпуса | 35 мм |
| Длина корпуса | 65 мм |
| Крепление пластины | Прижим за лунку |
| Присоединение | PSC |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | V — ромбическая 35° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул PSC50-DVJNR35065-16 в строку поиска. Тип изделия указан в коротком описании под названием.
Открыть поиск у производителя по артикулу PSC50-DVJNR35065-16 →
Другие типоразмеры серии
Державки токарные — прижим за лунку, пластина V (ромбическая 35°) — 26 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Сечение державки | В список |
|---|---|---|---|---|---|---|
| DVJNR3232P16-A | профилирование, точение | 93° | Есть | Правое | 32X32 | |
| DVJNR3232P16-N | профилирование, точение | 93° | Нет | Правое | 32X32 | |
| PSC40-DVJNL27062-16 | профилирование, точение | 93° | Есть | Левое | — | |
| PSC40-DVJNR27062-16 | профилирование, точение | 93° | Есть | Правое | — | |
| PSC40-DVVNN00062-16 | Профилирование | 72°30' | Есть | Нейтральное | — | |
| PSC50-DVJNL35065-16 | профилирование, точение | 93° | Есть | Левое | — | |
| PSC50-DVJNR35065-16 | профилирование, точение | 93° | Есть | Правое | — | Текущая |
| PSC50-DVVNN00065-16 | Профилирование | 72°30' | Есть | Нейтральное | — | |
| PSC63-DVJNL45065-16 | профилирование, точение | 93° | Есть | Левое | — | |
| PSC63-DVJNR45065-16 | профилирование, точение | 93° | Есть | Правое | — | |
| PSC63-DVVNN00065-16 | Профилирование | 72°30' | Есть | Нейтральное | — | |
| PSC80-DVJNL55080-16 | профилирование, точение | 93° | Есть | Левое | — |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к PSC50-DVJNR35065-16.
Пластины токарные по ISO 18322
- VNGP160404TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15, Радиус при вершине 0,4
- VNGP160408TS15Пластина токарная, ромбическая 35°, IC 9,52 мм, сплав TS15, Радиус при вершине 0,8
Документы по позиции
Для этой позиции документы пока не привязаны.
Нужна консультация по позиции — материал детали, аналог или срок поставки?
Задать вопрос по позиции
